Uchwyt do bednarki max 40x5 12600105

Uchwyt do bednarki max 40x5 12600105

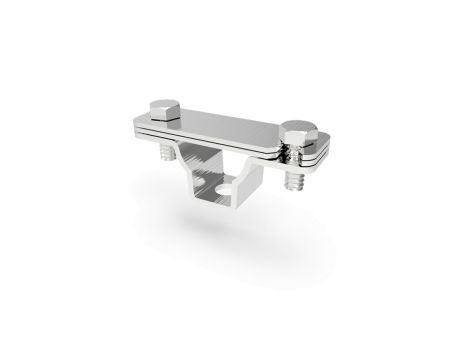

Uchwyt do bednarki nr katalogowy 12600105 (typ 126.1) przeznaczony jest do prowadzenia bednarki o maksymalnych wymiarach 40 × 5 mm w instalacjach odgromowych i systemach wyrównania potencjałów. Produkt dostępny w wersji z łącznikiem do śruby dwugwintowej oraz w wersji do bezpośredniego przykręcenia.

Cechy techniczne

• Oznaczenie: nr katalogowy 12600105, typ 126.1.
• Materiał: stal nierdzewna (NI); wersja z łącznikiem dostępna tylko w wariancie nierdzewnym.
• Przeznaczenie: prowadzenie bednarki o maks. wymiarach 40 × 5 mm.
• Rodzaj mocowania zwodu: uchwyt skręcany/śrubowy; wersja bez łącznika do bezpośredniego przykręcenia do płaskiej powierzchni.
• Rozmiar gwintu metrycznego łącznika: M8 (gwint metryczny 8).
• Rodzaj montażu: wiercenie wiertłem metrycznym; przewidziany montaż na elewacjach i konstrukcjach stalowych.
• Uwagi montażowe: powierzchnie kontaktowe czyste, elementy sprawdzone pod kątem uszkodzeń; montaż wykonywać zgodnie z wytycznymi systemu odgromowego przez wykwalifikowany personel.

Zastosowanie produktu

• Prowadzenie bednarki na elewacjach budynków oraz po konstrukcjach stalowych w instalacjach odgromowych i wyrównania potencjałów.
• Mocowanie bednarki z użyciem śruby dwugwintowej (wersja z łącznikiem) lub bezpośrednie przykręcenie do płaskiej powierzchni (wersja bez łącznika).
• Stosowanie w systemach, gdzie wymagane są elementy ze stali nierdzewnej dla zapewnienia odporności korozyjnej w punktach styku przewodów odgromowych.
• Montaż powinien być przeprowadzony przez przeszkolonego instalatora zgodnie z obowiązującymi wytycznymi bezpieczeństwa i instrukcjami producenta.
