Opis produktu

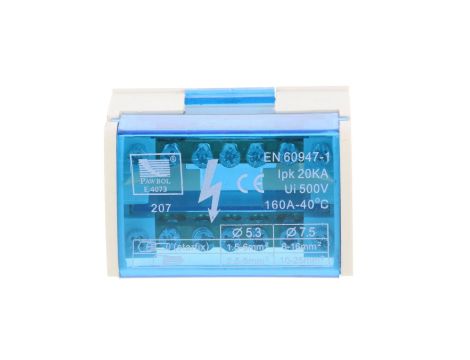

Blok rozdzielczy 100A 500V 2P 7-zaciskowy E.4073
Dwubiegunowy blok rozdzielczy E.4073 przeznaczony do dystrybucji i łączenia przewodów w rozdzielnicach elektrycznych; konstrukcja na szynę DIN z połączeniami śrubowymi, stosowany w instalacjach niskiego napięcia do 500 V przy prądzie znamionowym 100 A.
Cechy techniczne
- Prąd znamionowy: 100 A; napięcie znamionowe: 500 V.
- Liczba biegunów: 2 (7 zacisków na każdy biegun — konfiguracja 2 × 7, łącznie 14 podłączeń).
- Rodzaj połączenia: śrubowy, zapewniający bezpośredni zacisk przewodu.
- Montaż: szyna DIN, modułowa obudowa dla montażu w rozdzielnicach i szafach sterowniczych.
- Wymiary: szerokość 66 mm, wysokość 44 mm, głębokość 15 mm.
- Rozkład podłączeń wg przekrojów przewodów: 4 podłączenia dla przewodów
- Osłona izolacyjna przed dotykiem: brak (produkt przeznaczony do montażu wewnątrz szafy/rozdzielnicy).
- Zgodność konstrukcyjna z wymaganiami norm dotyczącymi złączy i listw zaciskowych (PN-EN 60947-1, PN-EN 60947-7-1).
Zastosowanie produktu
- Rozdzielnice elektryczne i tablice rozdzielcze w instalacjach przemysłowych i budynkowych.
- Połączenia maszyn i szaf sterowniczych — grupowanie i dystrybucja zasilania dwubiegunowego.
- Łączenie przewodów o różnych przekrojach oraz tworzenie punktów pomiarowych i kontrolnych.
- Aplikacje wymagające montażu modułowego na szynie DIN, gdzie konieczne są pewne połączenia śrubowe o znamionowym prądzie 100 A.
