Opis produktu

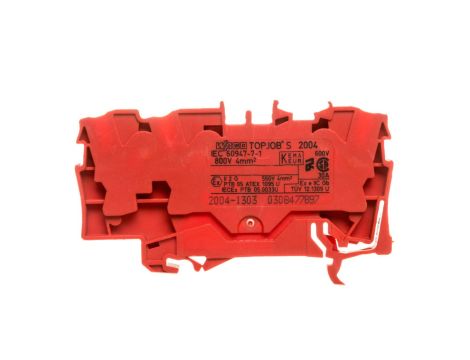

Złączka szynowa 3-przewodowa 4mm2 czerwona 2004-1303 TOPJOBS
Złączka szynowa WAGO TOPJOB® S 2004-1303 to trójzaciskowy element do montażu na szynie DIN 35 mm, przeznaczony do łączenia przewodów miedzianych w instalacjach przemysłowych i strefach wymagających wersji przeciwwybuchowej Ex e.
Cechy techniczne
- Liczba zacisków: 3 na poziom, liczba poziomów: 1; wewnętrzne piętra zmostkowane.
- Prąd znamionowy In: 32 A; napięcie znamionowe: 800 V.
- Przekroje przyłączanych przewodów: przewód jednodrutowy 0,5–6 mm?; przewód wielożyłowy 0,5–4 mm?.
- Rodzaj połączenia elektrycznego: zacisk klamrowy (sprężynowy), pozycja połączenia skośna.
- Materiał izolacyjny: poliamid (inne); kolor obudowy: czerwony.
- Wymiary: szerokość rastra 6,2 mm; wysokość przy najniższym montażu ~33 mm; długość/głębokość 65,5 mm.
- Montaż na szynie montażowej DIN 35 mm; wymagana płytka zamykająca.
- Wersja przeciwwybuchowa: Ex e (wersja przeznaczona do stosowania w strefach wymagających odbudowy zabezpieczeń).
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze przemysłowe — łączenie i rozgałęzienie przewodów zasilających i sygnałowych.
- Strefy Ex e i instalacje procesowe w przemyśle chemicznym, petrochemicznym i energetycznym (wersja przeciwwybuchowa).
- Panele automatyki, modułowe szyny DIN, miejsca wymagające zmostkowania wewnętrznego trzech przewodów.
- Aplikacje wymagające szybkiego montażu i demontażu przewodów z użyciem zacisku sprężynowego.
