Opis produktu

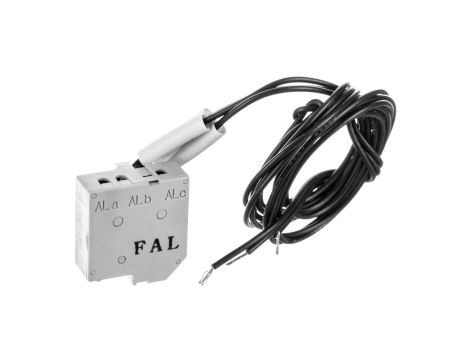

Styki wyzwolenia do wyzwalaczy ETS TS160-800 / FAL TS 160-800
Styki wyzwolenia przeznaczone dla wyzwalaczy ETS TS160-800 oraz FAL TS 160-800 są akcesoriami montowanymi do wyłączników mocy, umożliwiającymi zdalne i lokalne sterowanie oraz sygnalizację stanów wyzwolenia. Stosowane są w systemach dystrybucji energii wymagających separacji funkcji sygnalizacji, sterowania i ochrony.
Cechy techniczne
- Kompatybilność: przeznaczone do wyzwalaczy ETS TS160-800 i FAL TS 160-800 oraz montażu w wyłącznikach mocy serii TD/TS do 800 A.
- Przełącznik pomocniczy (AX): sygnalizacja zdalna stanów "ON" i "OFF"; pozwala na integrację z systemami nadzoru.
- Przełącznik alarmowy (AL): sygnalizacja awarii takich jak przeciążenie lub zwarcie; działa wyłącznie w trybie automatycznym.
- Kombinacja AX+AL: dwa przełączniki w jednej obudowie dla oszczędności miejsca i uproszczenia okablowania.
- Zwolnienie szuntowe (SHT): mechaniczne otwarcie wyłącznika po otrzymaniu sygnału napięciowego (np. impulsu sterującego).
- Zwolnienie podnapięciowe (UVT): automatyczne otwarcie wyłącznika przy spadku napięcia poniżej zaprogramowanego progu.
- Montaż: akcesoria instalowane w standardowych kasetach/komorach akcesoriów dla serii TD/TS, ułatwiające wymianę i serwis.
- Integracja: możliwość zastosowania modułów RCD dla wybranych serii (TS100/TS250/TS800) oraz współpraca z operatorami silnikowymi dla zdalnej obsługi.
- Tryby pracy: obsługa ręczna i automatyczna oraz wskaźniki statusu pracy dla diagnostyki eksploatacyjnej.
Zastosowanie produktu
- Instalacje rozdzielcze i szafy sterownicze wykorzystujące wyłączniki mocy serii TS/TD do 800 A, wymagające dodatkowej sygnalizacji i zdalnego wyzwalania.
- Systemy ochrony sieci przemysłowych i komercyjnych, gdzie konieczne jest zwolnienie szuntowe (SHT) lub podnapięciowe (UVT) dla koordynacji wyłączników.
- Aplikacje z centralnym nadzorem SCADA lub systemami BMS, wykorzystujące przełączniki pomocnicze AX do przekazywania stanu wyłącznika.
- Instalacje wymagające sygnalizacji awarii (AL) w trybie automatycznym oraz kombinacji AX+AL dla zintegrowanej diagnostyki.
- Obiekty, gdzie stosowane są moduły RCD i operatorzy silnikowi w celu zwiększenia funkcjonalności ochronnej i zdalnej obsługi wyłączników.
