Opis produktu

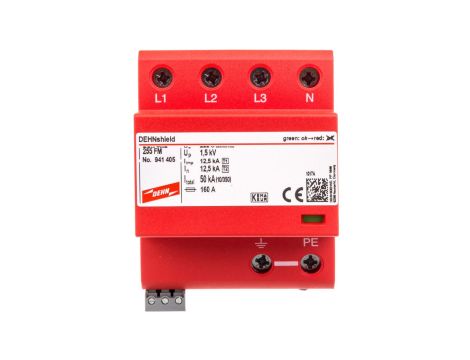

Ogranicznik przepięć Typ T1+T2 4P 12,5kA/50kA 1,5kV DEHNshield TNS 255 FM 941405
Ogranicznik przepięć DEHNshield DSH TNS 255 FM to kompaktowy, gotowy do podłączenia ogranicznik typu 1+2 oparty na iskierniku, przeznaczony do montażu w rozdzielnicach sieci TN‑S w celu wyrównania potencjałów odgromowych i ochrony urządzeń końcowych.
Cechy techniczne
- Znamionowe napięcie AC: 230 V (sieć 230/400 V)
- Maksymalne napięcie trwałej pracy (Uc): 255 V AC
- Klasa ochronności: Typ 1+2 (kombinowany iskiernik)
- Prąd udarowy (10/350) Iimp: 12,5 kA
- Prąd udarowy maks. (wartość szczytowa): do 50 kA
- Liczba biegunów: 4P
- Poziom ochrony L‑N / N‑PE: 1,5 kV
- Montaż: szyna montażowa DIN 35 mm, szerokość 4 moduły
- Przekroje przewodów: elastyczny z końcówką tulejkową do 25 mm2; przewód sztywny (jednodrutowy/wielodrutowy) do 35 mm2
- Sygnalizacja: optyczna na urządzeniu oraz styk sygnalizacji zdalnej
- Stopień ochrony: IP20; obudowa z termoplastu; masa: 428 g
- Przeznaczenie sieciowe: sieć TN‑S
Zastosowanie produktu
- Ochrona głównych i podrozdzielnic budynków przed przepięciami udarowymi i wyładowaniami atmosferycznymi w instalacjach TN‑S.
- Wyrównanie potencjałów odgromowych w styku wejścia instalacji do rozdzielnicy.
- Zabezpieczanie urządzeń końcowych i proponowane jako element kombinowany na wejściu obiektu przed dużymi impulsami napięciowymi.
- Montaż na szynie DIN 35 mm w szafach rozdzielczych; możliwość podłączenia sygnalizacji zdalnej do systemów nadzoru stanu.
