Opis produktu

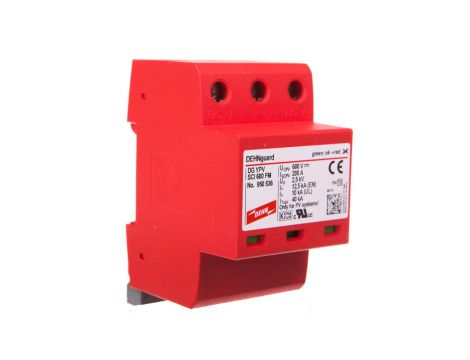

Ogranicznik przepięć C Typ 2 do ochrony instalacji PV 600V DC 3P 12,5kA 2,5kV DEHNguard compact YPV SCI 600 FM 950536
DEHNguard® YPV SCI 600 FM to kompaktowy ogranicznik przepięć przeznaczony do ochrony instalacji fotowoltaicznych DC. Urządzenie łączy funkcję odłączenia obwodu oraz zabezpieczenia przed skutkami zwarć w instalacjach PV do 600 V DC.
Cechy techniczne
- Typ ochrony: ogranicznik przepięć C, norma EN 50539-11 (typ 2).
- Napięcie znamionowe ochrony: do 600 V DC.
- Maksymalne odprowadzanie prądu: do 40 kA.
- Poziom ochrony (Up): ≤ 2,5 kV.
- Możliwość pracy bez bezpiecznika dla prądu zwarciowego do 1000 A DC.
- Konstrukcja: kompaktowa, wymiary 90 × 54 × 72 mm; montaż na szynie DIN.
- Wersja: 3-biegunowa (3P) dedykowana do systemów PV.
Zastosowanie produktu
- Ochrona stringów PV i skrzynek łączeniowych przed przepięciami i skutkami zwarć.
- Instalacje dachowe i gruntowe z napięciem DC do 600 V.
- Ochrona wejść DC falowników oraz kabli między modułami a falownikiem.
- Montaż w rozdzielnicach na szynie DIN jako moduł zabezpieczający w układach fotowoltaicznych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik DEHNguard YPV SCI 600 FM wymaga bezpiecznika?
Urządzenie może pracować bez bezpiecznika przy prądzie zwarciowym do 1000 A DC; przy przewidywanych prądach zwarciowych przekraczających 1000 A DC należy zastosować odpowiednie zabezpieczenie zgodnie z lokalnymi normami i zaleceniami producenta. - Co robić w przypadku stwierdzenia uszkodzenia urządzenia przed montażem?
Montaż należy wstrzymać; wymiana lub dalsze prace muszą wykonać wykwalifikowani instalatorzy zgodnie z obowiązującymi przepisami i instrukcjami bezpieczeństwa.
