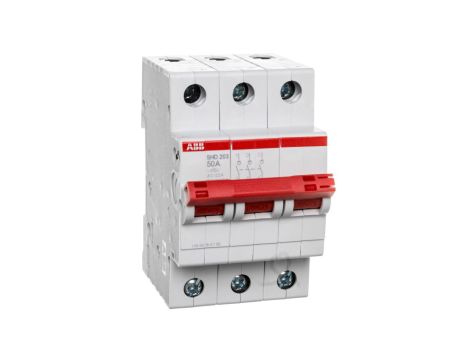

Rozłącznik modułowy 50A 3P SHD203/50 2CDD273111R0050

Rozłącznik modułowy 50A 3P SHD203/50 2CDD273111R0050

Rozłącznik modułowy 3-biegunowy SHD203/50 (ozn. 2CDD273111R0050) przeznaczony do rozłączania i izolacji obwodów niskiego napięcia w instalacjach trójfazowych. Urządzenie stosuje się jako rozłącznik główny w rozdzielnicach, szafach sterowniczych oraz instalacjach przemysłowych i budynkowych.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 50 A, liczba biegunów: 3
• Maksymalne znamionowe napięcie pracy Ue AC: do 440 V (maks. wskazane w dokumentacji 436 V AC)
• Kategoria użytkowania: AC-22A / DC-21A (zastosowania rozłączające i izolacyjne)
• Stopień ochrony części czołowej: IP20; stopień zanieczyszczenia: 3
• Element przełączający: dźwignia; materiał aktywatora: grupa izolacyjna II, kolor czerwony
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Liczba styków pomocniczych zwiernych: 0; rozwiernych: 0; przełącznych: 0
• Wykonanie: kompletne urządzenie w obudowie przystosowane do montażu w tablicach rozdzielczych
• Zakres temperatur pracy: -25°C do +55°C; przechowywanie: -40°C do +70°C
• Trwałość mechaniczna: 20 000 cykli; trwałość elektryczna: do 10 000 cykli
• Wymiary: wysokość 85 mm, głębokość 69 mm, szerokość 52,5 mm
• Norma techniczna: IEC/EN 60947-3 (wykonanie zgodne z wymaganiami dla rozłączników niskiego napięcia)
• Kraj pochodzenia: Bułgaria

Zastosowanie produktu

• Jako rozłącznik główny w rozdzielnicach i tablicach rozdzielczych dla obwodów trójfazowych do 50 A
• Izolacja sekcji obwodów do prac konserwacyjnych i serwisowych
• Stosowanie w szafach sterowniczych oraz instalacjach przemysłowych i budynkowych wymagających rozłączania obwodów
• Zastosowania wymagające połączeń śrubowych i mechanicznej trwałości przy częstych operacjach łączeniowych
