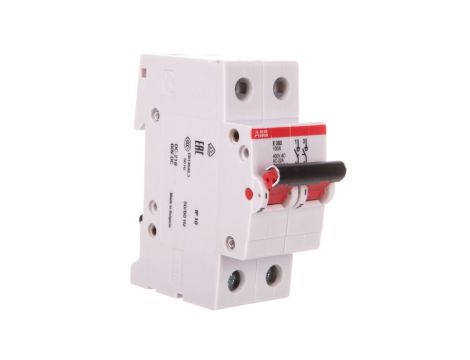

Rozłącznik modułowy 100A 2P E202/100A 2CDE282001R0100

Rozłącznik modułowy 100A 2P E202/100A 2CDE282001R0100

Rozłącznik modułowy E202/100A 2CDE282001R0100 to dwubiegunowe urządzenie rozłączające o znamionowym prądzie 100 A, zaprojektowane do stosowania jako rozłącznik główny w instalacjach rozdzielczych. Przeznaczony do montażu na szynie DIN w tablicach rozdzielczych oraz szafach sterowniczych.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 100 A
• Liczba biegunów: 2 (2P)
• Maksymalne znamionowe napięcie pracy Ue AC: 230/400 V AC (do 400 V)
• Stopień ochrony części czołowej: IP20
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Element przełączający: dźwignia (ręczny napęd)
• Brak wbudowanego napędu silnikowego i wyzwalacza napięciowego; brak mechanizmu ryglującego
• Domyślnie brak styków pomocniczych; możliwość dołączenia maks. 3 dodatkowych styków pomocniczych
• Budowa: kompletne urządzenie w obudowie przeznaczone do montażu na szynie DIN; demontaż bez konieczności zdejmowania szyny
• Wymiary (G×W×S): 69 × 85 × 35 mm; masa: 0,19 kg
• Zgodność z normami konstrukcyjnymi: projektowany zgodnie z wymaganiami dotyczącymi rozłączników i urządzeń instalacyjnych (np. EN 60947-3, EN 60669-1)

Zastosowanie produktu

• Jako rozłącznik główny w tablicach rozdzielczych i rozdzielnicach przemysłowych
• Izolacja obwodów podczas prac konserwacyjnych i serwisowych w instalacjach jednofazowych i trójfazowych do 400 V
• W instalacjach zarządzania obciążeniem oraz w obwodach pomocniczych rozdzielnic
• Montaż na szynie DIN w szafach sterowniczych, rozdzielnicach budynkowych i przemysłowych
• Uwaga: nie stosować jako wyłącznik awaryjny ani jako rozłącznik bezpieczeństwa; nieprzeznaczony do montażu płaskiego lub czołowego 4-otworowego
