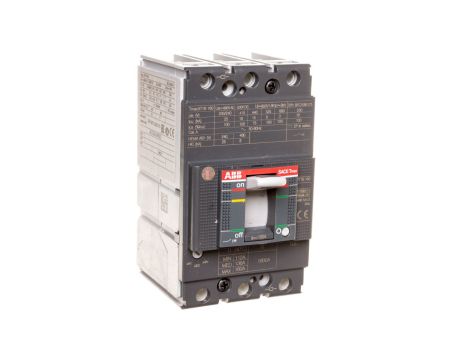

Wyłącznik mocy 3P 160A 18kA XT1B 160 z wyzwalaczem TMD 160-1600 3p F F 1SDA066809R1

Wyłącznik mocy 3P 160A 18kA XT1B 160 z wyzwalaczem TMD 160-1600 3p F F 1SDA066809R1

Wyłącznik mocy typu XT1B 160 z wyzwalaczem termiczno-magnetycznym TMD 160–1600 przeznaczony do zabezpieczenia obwodów trójfazowych o znamionowym prądzie 160 A. Stosowany jako główny łącznik i zabezpieczenie w rozdzielnicach zasilania oraz instalacjach przemysłowych i komercyjnych.

Cechy techniczne

• Znamionowy prąd Iu: 160 A, liczba biegunów: 3P.
• Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 18 kA.
• Wyzwalacz TMD z nastawą przeciążeniową: 112 A (wartość nastawy zgodnie z danymi wyzwalacza).
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: do 1600 A.
• Brak wbudowanego napędu silnikowego; dostępny opcjonalny napęd silnikowy do zdalnej obsługi.
• Brak styków pomocniczych (zwiernych, rozwiernych i przełącznych).
• Wyposażony we wskaźnik wyłączenia umożliwiający szybką diagnostykę stanu łącznika.
• Nieprzeznaczony do montażu na szynie DIN; przewidziany do montażu panelowego/na płycie rozdzielczej z odpowiednim mocowaniem.
• Brak zintegrowanego zabezpieczenia przed zwarciem doziemnym oraz brak wyzwalacza podnapięciowego.
• Produkt zawiera oznakowanie i instrukcje bezpieczeństwa w języku polskim oraz dane identyfikacyjne producenta (ABB).

Zastosowanie produktu

• Główne zabezpieczenie i łącznik w rozdzielnicach niskiego napięcia w zakładach przemysłowych.
• Ochrona zasilania obwodów silnikowych, transformatorów i rozdziałów zasilania w budynkach komercyjnych.
• Instalacje wymagające zdolności łączeniowej do 18 kA przy 400 V, tam gdzie występują wysokie prądy zwarciowe.
• Systemy dystrybucji zasilania, w których konieczna jest regulacja nastawy przeciążeniowej i bezzwłocznej ochrony zwarciowej oraz opcja zdalnego napędu.
