Opis produktu

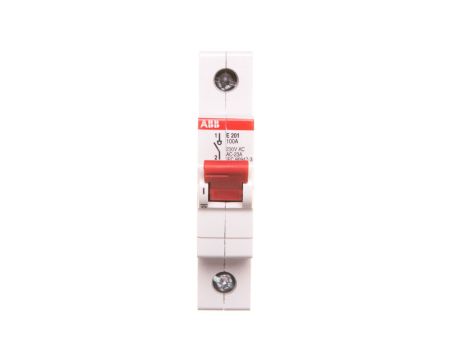

Rozłącznik modułowy 100A 1P E201/100A 2CDE281001R0100
Jednobiegunowy rozłącznik modułowy E201/100A przeznaczony do odłączania obwodów niskiego napięcia w rozdzielnicach modułowych; stosowany jako rozłącznik główny w instalacjach jednofazowych i trójfazowych o odpowiednich napięciach roboczych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 100 A
- Liczba biegunów: 1
- Znamionowe napięcie robocze: 230/400 V AC
- Maksymalne znamionowe napięcie pracy Ue AC: 250 V
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe (śruby z gniazdem Pozidriv 2)
- Stopień ochrony części czołowej: IP20
- Element przełączający: dźwignia; brak wbudowanego napędu silnikowego i mechanizmu ryglującego
- Styków pomocniczych w standardzie: 0 (możliwość doposażenia do 3 styków pomocniczych)
- Budowa: kompletne urządzenie w obudowie; szybkie wyjęcie bez demontażu szyny zbiorczej
- Wymiary (netto): wysokość 85 mm, głębokość 69 mm, szerokość 17,5 mm; masa ok. 0,095 kg
- Przeznaczony do instalacji w tablicach rozdzielczych; nie jest przeznaczony do stosowania jako wyłącznik awaryjny, rozłącznik bezpieczeństwa ani jako rozłącznik serwisowy
Zastosowanie
- Jako rozłącznik główny w rozdzielnicach modułowych systemów niskiego napięcia (instalacje mieszkaniowe, komercyjne, przemysłowe)
- Do odłączania obwodów jednofazowych i trójfazowych pracujących w sieciach 230/400 V AC przy obciążeniu do 100 A
- W aplikacjach wymagających szybkiego odłączenia zasilania bez demontażu szyny zbiorczej oraz tam, gdzie wymagane jest doposażenie w styki pomocnicze do sygnalizacji stanu
