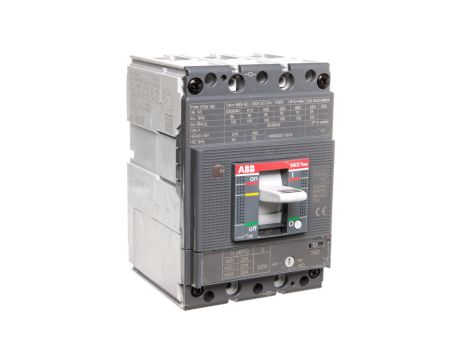

Wyłącznik mocy 3P 32A 36kA XT2N 160 z wyzwalaczem TMD 32-320 3p F F 1SDA067013R1

Wyłącznik mocy 3P 32A 36kA XT2N 160 z wyzwalaczem TMD 32-320 3p F F 1SDA067013R1

Wyłącznik mocy XT2N 160 z wyzwalaczem termomagnetycznym TMD 32-320 przeznaczony do ochrony obwodów trójfazowych przed przeciążeniami i zwarciami; stosowany w rozdzielnicach przemysłowych i instalacjach zasilających odbiorniki trójfazowe.

Cechy techniczne

• Znamionowy prąd ciągły (Iu): 32 A
• Liczba biegunów: 3 (3P)
• Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA
• Wyzwalacz termomagnetyczny TMD 32-320 3p F F — zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 320 A
• Zakres nastawy wyzwalacza przeciążeniowego: 22,4 A
• Wskaźnik wyłączenia: TAK (sygnalizacja stanu wyłączenia)
• Brak wbudowanych styków pomocniczych (zwiernych/rozwiernych/przełącznych: 0)
• Wbudowany napęd silnikowy: Nie; dostępny opcjonalny napęd silnikowy
• Brak zintegrowanego zabezpieczenia przed zwarciem doziemnym
• Brak wyzwalacza podnapięciowego
• Przeznaczony do zabudowy panelowej (nieodpowiedni do bezpośredniego montażu na szynie DIN)
• Oznaczenie producenta/modelu: 1SDA067013R1

Zastosowanie produktu

• Ochrona obwodów zasilających silniki i urządzenia trójfazowe w zakładach przemysłowych
• Zastosowanie w rozdzielnicach głównych i pomocniczych wymagających zdolności łączeniowej do 36 kA
• Systemy zasilania maszyn, agregatów i układów automatyki, gdzie wymagane jest nastawianie wyzwalacza termicznego i bezzwłocznego
• Aplikacje, w których konieczne jest zdalne napędzanie wyłącznika przy użyciu opcjonalnego napędu silnikowego
