Opis produktu

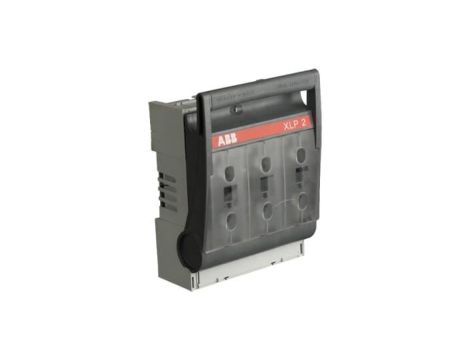

Rozłącznik bezpiecznikowy 400A 3P NH2 XLP2-6BC 1SEP101892R0002
Trójbiegunowy rozłącznik bezpiecznikowy XLP2-6BC przeznaczony do współpracy z wkładkami typu NH2; stosowany do ochrony obwodów zasilających i dystrybucji energii w rozdzielnicach niskiego napięcia. Produkt dedykowany do instalacji wewnętrznych w obudowach rozdzielczych.
Cechy techniczne
- Konfiguracja: 3 bieguny (3P) z oznaczeniem NH2; model XLP2-6BC, nr katalogowy 1SEP101892R0002.
- Prąd znamionowy: 400 A; napięcie znamionowe izolacji/robocze: 500/690 V.
- Zaciski: 6 zacisków mostkowych umożliwiających połączenia mostkowe i rozgałęzienia.
- Wymiary i masa: szer. 210 mm × dł. 130 mm × wys. 290 mm; masa netto 3,02 kg.
- Stopień ochrony: IP30 — przeznaczony do montażu wewnątrz rozdzielnic, wymagane zabezpieczenie obudowy przed dostępem.
- Normy techniczne: zgodność z wymaganiami DIN, IEC 60947-3 oraz GB/T14048.3.
- Funkcjonalność: brak wbudowanej kontroli stanu wkładki bezpiecznikowej; nie jest przeznaczony do pracy jako wyłącznik awaryjny, rozłącznik główny ani rozłącznik bezpieczeństwa.
- Montaż: urządzenie nie jest przeznaczone do montażu płaskiego, montażu czołowego czterootworowego ani montażu szynowego — przewidziane do instalacji zgodnie z przeznaczeniem w rozdzielnicach.
- Producent: ABB Sp. z o.o.; dokumentacja i informacje eksploatacyjne dostępne w języku polskim.
Zastosowanie produktu
- Ochrona obwodów zasilających i rozdziałów energii w rozdzielnicach przemysłowych i budynkowych.
- Zastosowanie w obwodach głównych rozdziału mocy z wkładkami NH2 do 400 A (w ramach przeznaczenia urządzenia, bez funkcji rozłącznika głównego).
- Stosowany przy zabezpieczaniu zasilania silników i transformatorów oraz rozdzielania obwodów pomocniczych w instalacjach niskiego napięcia.
- Montaż wewnątrz rozdzielnic i szaf sterowniczych z zachowaniem wymagań dotyczących miejsca montażu i dostępu (ze względu na IP30 i ograniczenia montażowe).
