Opis produktu

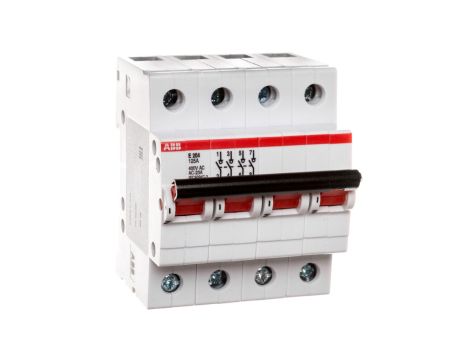

Rozłącznik modułowy 125A 4P E204/125A 2CDE284001R0125
Rozłącznik modułowy E204/125A to czterobiegunowe, stałe urządzenie rozłączające przeznaczone do izolowania obwodów i sterowania obciążeniami do 125 A. Stosowany w aplikacjach przemysłowych i maszynowych wymagających pewnego odłączania zasilania.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A
- Liczba biegunów: 4 (4P)
- Znamionowe napięcie pracy: typowo 230/400 V AC; maks. znamionowe Ue do 750 V AC
- Maksymalne napięcie izolacyjne (Ui): 440 V AC
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; wkręty z gniazdem Pozidriv 2
- Element przełączający: dźwignia; pełni funkcję rozłącznika głównego (nie jest wyłącznikiem awaryjnym ani rozłącznikiem serwisowym)
- Możliwość rozbudowy: możliwość dodania do 3 styków pomocniczych typu S2 C‑H6R (styki pomocnicze niezamontowane w standardzie)
- Konstrukcja: urządzenie mocowane na stałe; nieprzeznaczony do montażu czołowego ani bezpośredniej instalacji w tablicach rozdzielczych
- Funkcjonalność montażowa: szybki demontaż bez rozbierania szyny zbiorczej; system etykietowania ILS
- Masa netto: 0,39 kg
- Brak wbudowanego napędu silnikowego oraz wyzwalacza napięciowego
Zastosowanie
- Izolowanie obwodów zasilających i separacja zasilania podczas prac konserwacyjnych w urządzeniach przemysłowych i maszynach
- Sterowanie i odłączanie obciążeń rezystancyjnych i indukcyjnych do 125 A
- Zastosowanie jako rozłącznik główny w szafach sterowniczych i urządzeniach, gdzie wymagane jest stałe mocowanie elementu rozłączającego
- Możliwość dodania styków pomocniczych do sygnalizacji położenia lub integracji z systemami sterowania
