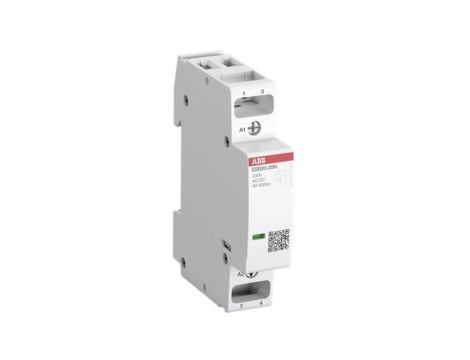

Stycznik modułowy ESB20-20N-01 20A (AC-1/AC-7a) 9A (AC-3) 24V AC/DC 2NO 1SBE121111R0120
ESB20-20N-01 to instalacyjny stycznik modułowy typu NO przeznaczony do załączania obciążeń jednofazowych do 20 A. Urządzenie zasilane jest cewką 24 V AC/DC i znajduje zastosowanie w instalacjach budynkowych oraz w aplikacjach przemysłowych o niskiej mocy.
Cechy techniczne
- Konfiguracja styków: 2 NO (dwa styki normalnie otwarte)
- Prąd znamionowy: 20 A (klasy użytkowania AC-1 i AC-7a)
- Prąd przy obciążeniu indukcyjnym (AC-3): 9 A (załączanie silników jednofazowych)
- Napięcie cewki: 24 V AC/DC
- Zakres temperatur pracy: -25 °C do +55 °C
- Wymiary: szerokość 65 mm, głębokość 85 mm, wysokość 18 mm; masa: 0,14 kg
- Charakterystyka pracy: cicha praca, niskie zużycie energii
- Funkcje ochronne: zintegrowana ochrona przed przepięciami
- Numer katalogowy producenta: 1SBE121111R0120
Zastosowanie produktu
- Sterowanie obwodami oświetleniowymi i grzewczymi w instalacjach jednofazowych
- Załączanie silników jednofazowych i innych obciążeń indukcyjnych do wartości zgodnej z AC-3 (9 A) oraz obciążeń rezystancyjnych do 20 A
- Integracja z systemami automatyki budynkowej (sterowanie HVAC, rolety, pompy)
- Aplikacje przemysłowe o niskiej mocy wymagające modułowych styczników z cewką 24 V AC/DC
- Stosowanie tam, gdzie istotna jest kompaktowa budowa i redukcja zużycia energii w układach sterowania
