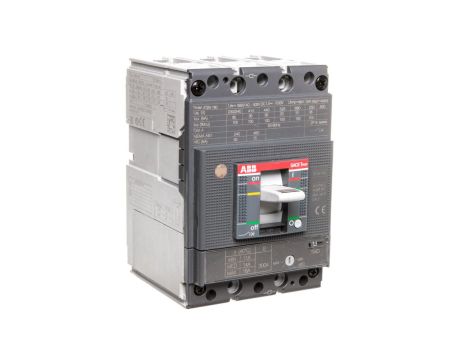

Wyłącznik mocy 3P 16A 36kA XT2N 160 z wyzwalaczem TMD 16-300 3p F F 1SDA067010R1

Wyłącznik mocy 3P 16A 36kA XT2N 160 z wyzwalaczem TMD 16-300 3p F F 1SDA067010R1

Wyłącznik mocy trójpolowy przeznaczony do ochrony obwodów niskiego napięcia, wyposażony w wyzwalacz termomagnetyczny TMD 16-300 3p F F. Stosowany w rozdzielnicach przemysłowych i instalacjach zasilających jako zabezpieczenie przeciążeniowe i zwarciowe.

Cechy techniczne

• Typ: wyłącznik mocy 3P z wyzwalaczem termomagnetycznym TMD 16-300 3p F F.
• Znamionowy prąd ciągły Iu: 16 A.
• Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA.
• Zakres nastawy wyzwalacza przeciążeniowego: 11,2 A (wartość zgodna z danymi produktu).
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego (instant): 300 A.
• Liczba biegunów: 3.
• Wskaźnik wyłączenia: TAK — wizualna informacja o stanie wyłącznika.
• Styków pomocniczych: brak (zwiernych, rozwiernych i przełącznych = 0).
• Napęd: brak wbudowanego napędu silnikowego; dostępny opcjonalny napęd silnikowy.
• Zintegrowane zabezpieczenie przed zwarciem doziemnym: NIE.
• Montaż: nie przeznaczony do montażu na szynie DIN (zgodnie z danymi).

Zastosowanie produktu

• Ochrona obwodów głównych i odgałęzień w rozdzielnicach przemysłowych i komercyjnych.
• Zabezpieczenie zasilania silników i transformatorów w układach, gdzie wymagane są wyższe zdolności łączeniowe (36 kA).
• Stosowanie jako wyłącznik łączeniowy w instalacjach zasilających w budynkach użyteczności publicznej i obiektach przemysłowych.
• Możliwość zdalnej eksploatacji po zastosowaniu opcjonalnego napędu silnikowego.
