Opis produktu

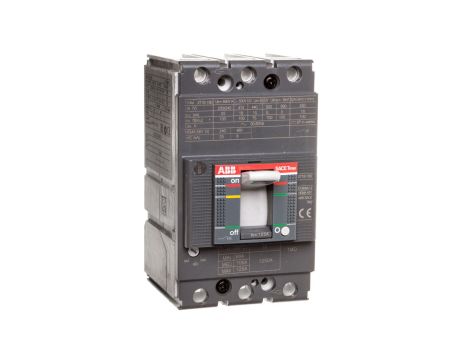

Wyłącznik mocy 3P 125A 18kA XT1B 160 z wyzwalaczem TMD 125-1250 3p F F 1SDA066808R1
Wyłącznik mocy 3-biegunowy przeznaczony do ochrony obwodów niskiego napięcia o znamionowym prądzie ciągłym 125 A. Wyposażony w wyzwalacz termiczno-magnetyczny TMD 125-1250, umożliwia nastawę parametrów przeciążeniowych i zwarciowych dla rozdzielnic energetycznych.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 125 A.
- Liczba biegunów: 3 (3P).
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz: 18 kA.
- Wyzwalacz: termiczno-magnetyczny TMD 125-1250.
- Zakres nastawy wyzwalacza przeciążeniowego: 87,5 A.
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego (magnetycznego): 1250 A.
- Wskaźnik wyłączenia: obecny (umożliwia szybkie rozpoznanie stanu wyłącznika).
- Liczba styków pomocniczych: brak (zwiernych, rozwiernych i przełącznych = 0).
- Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: tak.
- Montaż na szynie DIN: nie (przeznaczony do innego sposobu mocowania w rozdzielnicy).
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie; wyzwalacz podnapięciowy: brak.
Zastosowanie produktu
- Ochrona obwodów zasilających i rozdziałów instalacji niskiego napięcia do 125 A.
- Wykorzystanie jako wyłącznik główny lub wyłącznik zabezpieczający w rozdzielnicach przemysłowych i komercyjnych.
- Zastosowania wymagające zdolności zwarciowej do 18 kA przy 400 V — np. obwody zasilające maszyn i podrozdziały.
- Systemy, gdzie konieczna jest regulacja nastaw wyzwalacza przeciążeniowego i zwarciowego w celu koordynacji selektywnej.
- Aplikacje montowane na płycie rozdzielnicy, gdy montaż na szynie DIN nie jest wymagalny.
