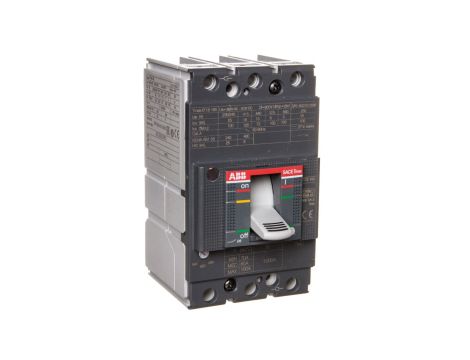

Wyłącznik mocy 3P 100A 18kA XT1B 160 z wyzwalaczem TMD 100-1000 3p F F 1SDA066807R1

Wyłącznik mocy 3P 100A 18kA XT1B 160 z wyzwalaczem TMD 100-1000 3p F F 1SDA066807R1

Wyłącznik mocy 3P przeznaczony do ochrony i rozłączania obwodów trójfazowych o znamionowym prądzie 100 A; wyposażony w wyzwalacz TMD 100-1000 zapewniający nastawę parametrów przeciążeniowych i zwarciowych. Produkt oferowany przez ABB zgodny z Rozporządzeniem (UE) 2023/988 — oznakowanie i informacje bezpieczeństwa dostępne w języku polskim.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 100 A
• Liczba biegunów: 3
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz: 18 kA
• Wyzwalacz: TMD 100-1000 3p F F — zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 1000 A
• Zakres nastawy wyzwalacza przeciążeniowego: 70 A
• Styków pomocniczych: brak (zwiernych, rozwiernych i przełącznych = 0)
• Wskaźnik wyłączenia: tak
• Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: tak
• Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
• Przeznaczony do montażu w rozdzielnicach/obudowach — nie do montażu na szynie DIN
• Brak wyzwalacza podnapięciowego

Zastosowanie produktu

• Ochrona głównych i pomocniczych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych
• Zabezpieczenie obwodów o prądzie do 100 A wymagających zdolności łączeniowej do 18 kA
• Aplikacje przemysłowe i komercyjne z wymaganą regulacją wyzwalania przeciążeniowego i zwarciowego
• Instalacje modernizacyjne i rozdzielnice, gdzie preferowane jest montowanie w obudowie zamiast na szynie DIN
