Opis produktu

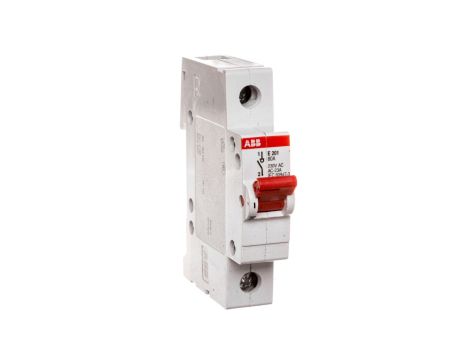

Rozłącznik modułowy 80A 1P E201/80A 2CDE281001R0080
Jednobiegunowy rozłącznik modułowy E201/80A przeznaczony do izolacji i sterowania obciążeniami do 80 A, stosowany jako rozłącznik główny w obwodach jednofazowych oraz element układów sterowania przemysłowego i instalacyjnego.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 80 A (1 biegun).
- Dopuszczalne napięcie robocze: 230 / 400 V AC; maksymalne znamionowe napięcie pracy Ue AC: 750 V.
- Budowa: urządzenie mocowane na stałe z dźwignią jako elementem przełączającym; brak wbudowanego napędu silnikowego i wyzwalacza napięciowego.
- Przyłącza obwodu głównego: połączenie śrubowe; śruby mocujące z gniazdem Pozidrive (rozmiar 2).
- Stopień ochrony części czołowej: IP20.
- Wymiary: wysokość 85 mm, głębokość 69 mm, szerokość 17,5 mm; masa netto około 0,095 kg.
- Styków pomocniczych domyślnie: 0; możliwość doposażenia do 3 dodatkowych styków pomocniczych.
- Funkcje: pełni rolę rozłącznika głównego; nie jest przeznaczony jako rozłącznik bezpieczeństwa, rozłącznik serwisowy ani wyłącznik awaryjny.
- Montaż i demontaż: umożliwia szybkie wyjęcie bez demontażu szyny; niezalecany do zabudowy czołowej czy bezpośredniego montażu w tablicach rozdzielczych.
Zastosowanie produktu
- Izolacja i odłączanie obwodów jednofazowych w instalacjach przemysłowych i automatyki maszyn.
- Sterowanie i zabezpieczanie obciążeń resistywnych i indukcyjnych do 80 A przy napięciach sieciowych 230/400 V AC.
- Montaż na szynie DIN z możliwością szybkiego wyjęcia podczas serwisu lub konserwacji (urządzenie mocowane na stałe z opcją odłączenia).
- Doposażenie w styki pomocnicze w celu integracji z układami sterowania i monitoringu statusu obwodu.
