Opis produktu

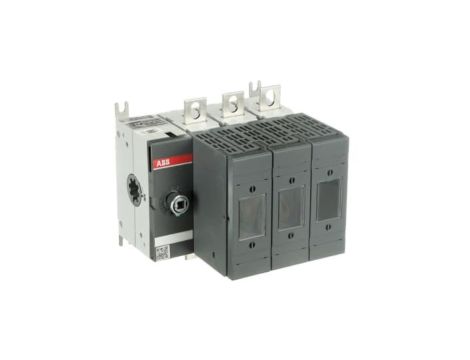

Rozlacznik bezpiecznikowy 160A 3P NH000, 00 OS160GD03 1SCA114221R1001
Rozłącznik z bezpiecznikiem OS160GD03 to trójpolowy wyłącznik-topnik o prądzie znamionowym 160 A, przeznaczony do zabezpieczania obwodów niskiego napięcia z użyciem wkładek typu NH000/NH00.
Główne cechy techniczne
- Prąd znamionowy: 160 A, 3 bieguny.
- Typ wkładek bezpiecznikowych: NH000 / NH00 (zgodnie z oznaczeniem produktu).
- Napięcie znamionowe: do 690 V.
- Złącza: zaciskowe rozwiązania połączeniowe zapewniające stabilne styki przewodów.
- Wymiary (S×W×G): 147 × 140 × 130 mm; masa netto: 1,845 kg.
- Konformność konstrukcji z wymaganiami normowymi dla rozłączników z bezpiecznikami: IEC 60947-3.
- Funkcje wykluczone: nie jest przeznaczony jako wyłącznik awaryjny, rozłącznik główny ani rozłącznik bezpieczeństwa.
- Brak funkcji kontroli stanu wkładki bezpiecznikowej.
- Informacja montażowa: nieodpowiedni do montażu płaskiego, montażu czołowego czterootworowego ani do montażu szynowego (zgodnie z przypisanymi atrybutami).
Zastosowanie produktu
- Zabezpieczanie obwodów rozdzielnic przemysłowych i budynkowych niskiego napięcia.
- Ochrona linii zasilających silników i maszyn przy użyciu wkładek NH000/NH00 przy prądzie do 160 A.
- Stosowanie w układach dystrybucyjnych, gdzie wymagane jest izolowanie i zabezpieczanie obwodów za pomocą wymiennych wkładek.
- Montaż i eksploatacja w instalacjach, które uwzględniają brak wbudowanej kontroli stanu wkładki oraz brak funkcji rozłącznika bezpieczeństwa — odpowiednie do stosowania tam, gdzie te ograniczenia są akceptowalne.
