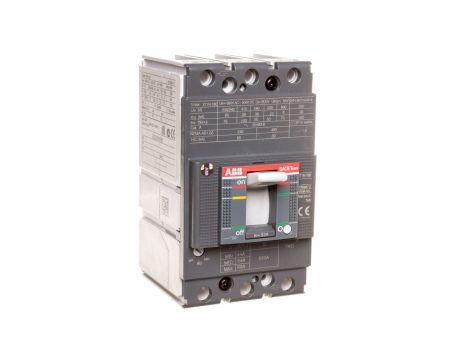

Wyłącznik mocy 3P 63A 36kA XT1N 160 z wyzwalaczem TMD 63-630 3p F F 1SDA067414R1

Wyłącznik mocy 3P 63A 36kA XT1N 160 z wyzwalaczem TMD 63-630 3p F F 1SDA067414R1

Wyłącznik mocy 3P 63A 36kA XT1N 160 z wyzwalaczem TMD 63-630 3p F F 1SDA067414R1 to trójbiegunowy wyłącznik nadprądowy zaprojektowany do ochrony i rozdziału energii w instalacjach niskiego napięcia. Wyposażony jest w wyzwalacz termomagnetyczny TMD o bezzwłocznym ustawieniu do 630 A, przeznaczony do aplikacji rozdzielczych i ochrony obwodów.

• Typ: wyłącznik mocy o stałej konstrukcji, trójbiegunowy (3P)
• Znamionowy prąd ciągły (Iu): 63 A
• Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA
• Wyzwalacz: termomagnetyczny TMD 63-630 (bezzwłoczne nastawy do 630 A)
• Zakres nastawy wyzwalacza przeciążeniowego: wartość zadana 44.1 A (zgodnie z dostarczonymi danymi)
• Brak wbudowanych styków pomocniczych: zwiernych, rozwiernych i przełącznych = 0
• Wskaźnik wyłączenia: tak — umożliwia szybką identyfikację stanu pracy
• Montaż: nieprzeznaczony do montażu na standardowej szynie DIN (sprawdzać wg wymagań zabudowy)
• Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
• Wyzwalacz podnapięciowy: brak
• Napęd silnikowy: wbudowany — nie; opcjonalny napęd silnikowy dostępny — tak
• Konstrukcja zgodna z normami urządzeń rozdzielczych niskiego napięcia (np. IEC 60947 — normatywne odniesienie konstrukcyjne)

• Rozdzielnice główne i sekcyjne w zakładach przemysłowych i budynkach użyteczności publicznej
• Ochrona obwodów zasilających silniki i większe grupy odbiorników
• Zastosowania wymagające zdolności łączeniowej do 36 kA przy 400 V
• Instalacje, gdzie wymagane jest zdalne sterowanie/automatyzacja z użyciem opcjonalnego napędu silnikowego
• Systemy dystrybucji energii w obiektach komercyjnych i przemysłowych, gdzie priorytetem są precyzyjne nastawy wyzwalaczy termicznych i magnetycznych
