Opis produktu

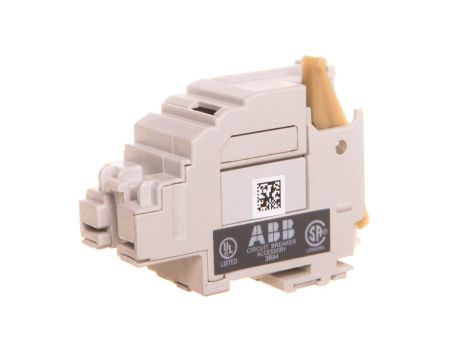

Wyzwalacz podnapięciowy 220-240V AC 220-250V DC UVR XT1..XT4 220-240VAC-220-250VDC 1SDA066392R1
Wyzwalacz podnapięciowy UVR XT1..XT4 przeznaczony do zwalniania wyłącznika przy niedostatecznym napięciu zasilania. Urządzenie stosuje się jako akcesorium do wyłączników mocy serii Tmax XT (XT1–XT4) w instalacjach niskiego napięcia.
Cechy techniczne
- Zakres znamionowego napięcia sterowania: AC 220–240 V (50/60 Hz) oraz DC 220–250 V
- Rodzaj napięcia sterowania: AC/DC
- Liczba styków rozwiernych: 1 (brak styków zwiernych i przełącznych)
- Rodzaj połączenia elektrycznego: połączenie śrubowe
- Funkcja: zwalnianie wyłącznika przy niedostatecznym napięciu (wyzwalacz podnapięciowy)
- Zgodność z normą: IEC 60947-2
- Kompatybilność: akcesorium do wyłączników serii Tmax XT (XT1, XT2, XT3, XT4)
- Wymiary: 60 mm × 140 mm × 110 mm; masa: 0,12 kg
- Przeznaczenie sprzętowe: do wyłącznika mocy; nieodpowiedni do wyłącznika silnikowego oraz przekaźnika przeciążeniowego
- Cechy operacyjne: niezwłoczny (zwłoczny: nie)
Zastosowanie produktu
- Instalacje dystrybucji energii niskiego napięcia wykorzystujące wyłączniki mocy serii Tmax XT
- Zabezpieczenie obwodów przed pracą przy zbyt niskim napięciu — automatyczne zwalnianie wyłącznika
- Systemy zasilania rezerwowego i agregaty, gdzie wymagane jest oddzielne monitorowanie napięcia sterowania (AC lub DC)
- Tablice rozdzielcze i szafy sterownicze w zakładach przemysłowych, budynkach użyteczności publicznej i infrastrukturze technicznej
- Montaż bezpośredni z wykorzystaniem połączeń śrubowych; instalować zgodnie z instrukcją producenta i warunkami eksploatacyjnymi napięcia sterowania
