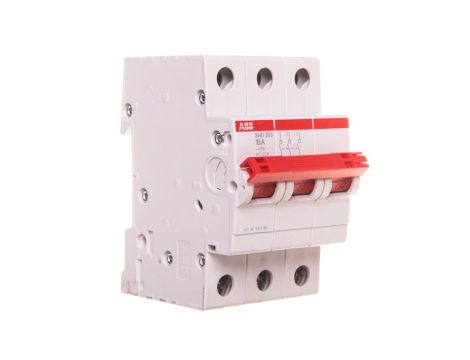

Rozłącznik modułowy 16A 3P SHD203/16 2CDD273111R0016

Rozłącznik modułowy 16A 3P SHD203/16 2CDD273111R0016

Rozłącznik modułowy SHD203/16 to 3-biegunowy wyłącznik izolacyjny o znamionowym prądzie ciągłym 16 A, przeznaczony do montażu na szynie DIN 35 mm. Urządzenie służy do bezpiecznego odłączania obwodów niskiego napięcia w rozdzielnicach i panelach sterowniczych.

Cechy techniczne

• Liczba biegunów: 3 (3P); znamionowy prąd ciągły Iu: 16 A
• Maksymalne znamionowe napięcie pracy Ue AC: 750 V
• Stopień ochrony części czołowej: IP20
• Zakres temperatur pracy: -25 °C do +55 °C
• Przekrój przewodów obsługiwanych: 0,75–25 mm²
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe; moment dokręcania terminali: 2 N·m
• Element przełączający: dźwignia; konstrukcja do montażu stałego
• Trwałość elektryczna: 20 000 cykli; trwałość mechaniczna: 20 000 cykli
• Brak styków pomocniczych (zwiernych, rozwiernych ani przełącznych)
• Zgodność z normą IEC/EN 60947-3; zgodny z dyrektywą RoHS
• Miejsce produkcji: Bułgaria (producent: ABB)

Zastosowanie produktu

• Jako rozłącznik główny w rozdzielnicach niskiego napięcia w instalacjach przemysłowych i budynkowych
• Do izolowania obwodów zasilających silniki, panele sterownicze i obwody pomocnicze
• W systemach rozdziału mocy montowanych na szynie DIN 35 mm, wymagających ręcznego odłączania
• W aplikacjach, gdzie potrzebne jest urządzenie o wyraźnej funkcji rozłącznika bez dodatkowych styków pomocniczych
