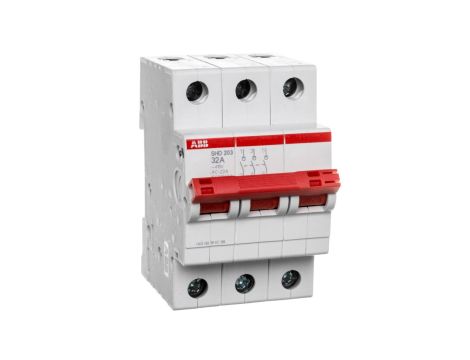

Rozłącznik modułowy 32A 3P SHD203/32 2CDD273111R0032

Rozłącznik modułowy 32A 3P SHD203/32 2CDD273111R0032

Rozłącznik modułowy SHD203/32 to 3-biegunowy przełącznik odłączający o znamionowym prądzie 32 A, przeznaczony do instalacji w rozdzielnicach i jako rozłącznik główny. Urządzenie występuje w kompletnym obudowie montowanej na szynie DIN i obsługiwane za pomocą dźwigni.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 32 A; liczba biegunów: 3.
• Maksymalne znamionowe napięcie pracy Ue AC: do 440 V.
• Stopień ochrony części czołowej: IP20.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe; obsługa przewodów elastycznych 0,75–16 mm², przewodów sztywnych do 25 mm².
• Rodzaj elementu przełączającego: dźwignia; urządzenie może pełnić funkcję rozłącznika głównego.
• Liczba styków pomocniczych: zwiernych 0, rozwiernych 0, przełącznych 0.
• Norma odniesienia: zgodność z IEC/EN 60947-3.
• Warunki środowiskowe: temperatura pracy od -25 °C do +55 °C, przechowywania od -40 °C do +70 °C.
• Wytrzymałość mechaniczna: do 20 000 cykli.
• Wymiary: 85 × 69 × 17,5 mm; masa około 0,225 kg; montaż na szynie DIN w dowolnej pozycji.
• Budowa urządzenia: kompletne urządzenie w obudowie, przystosowane do instalacji w tablicach rozdzielczych.

Zastosowanie produktu

• Instalacje rozdzielcze i tablice rozdzielcze w budownictwie mieszkaniowym i przemysłowym.
• Funkcja rozłącznika głównego w obwodach zasilających grupy odbiorników.
• Zastosowania w instalacjach maszyn i urządzeń wymagających odłączania zasilania poprzez dźwignię.
• Aplikacje wymagające montażu na szynie DIN i połączeń śrubowych z przewodami elastycznymi lub sztywnymi w podanych przekrojach.
