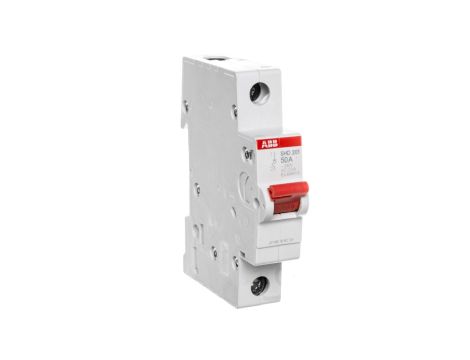

Rozłącznik modułowy 50A 1P SHD201/50 2CDD271111R0050

Rozłącznik modułowy 50A 1P SHD201/50 2CDD271111R0050

Rozłącznik modułowy jednofazowy SHD201/50 o znamionowym prądzie ciągłym 50 A, przeznaczony do ręcznego łączenia i izolacji obwodów niskiego napięcia. Stosowany jako rozłącznik główny w tablicach rozdzielczych i instalacjach jednofazowych.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 50 A
• Liczba biegunów: 1 (1P)
• Maksymalne znamionowe napięcie pracy Ue: do 250 V AC; dopuszczalne napięcie DC do 63 V
• Stopień ochrony przed dostępem do części żywych: IP20 (część czołowa)
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Element przełączający: dźwignia
• Liczba styków pomocniczych: zwiernych 0, rozwiernych 0, przełącznych 0
• Budowa: kompletne urządzenie w obudowie; materiał izolacyjny grupy II
• Zakres temperatur pracy: -25 °C do +55 °C
• Zgodność z normą: IEC/EN 60947-3
• Wytrzymałość mechaniczna: 20 000 cykli; wytrzymałość elektryczna: do 10 000 cykli (dla prądów ≤32 A)
• Wymiary: 85 × 69 × 17,5 mm; masa: około 75 g
• Produkt wyprodukowany w Bułgarii

Zastosowanie produktu

• Jako rozłącznik główny i izolator obwodów jednofazowych do 50 A
• Montaż w tablicach rozdzielczych oraz panelach sterowniczych
• Przełączanie i odłączanie obwodów zasilania maszyn, obwodów oświetleniowych i gniazd
• Stosowany tam, gdzie wymagane jest ręczne odłączenie z zachowaniem izolacji obwodu dla prac serwisowych
