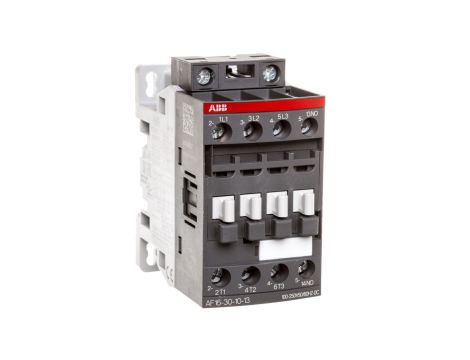

Stycznik mocy 18A 3P 7,5kW 100-250V AC/DC 1Z 0R AF16-30-10-13 1SBL177001R1310

Stycznik mocy 18A 3P 7,5kW 100-250V AC/DC 1Z 0R AF16-30-10-13 1SBL177001R1310

Stycznik mocy AF16-30-10-13 to 3-biegunowe urządzenie przeznaczone do przełączania obwodów silnikowych; stosowany do sterowania silnikami trójfazowymi w trybie AC-3 oraz do aplikacji wymagających zasilania cewki w zakresie 100–250 V AC/DC.

Cechy techniczne

• Typ: stycznik mocy, 3P (trzy styki główne zwierne)
• Znamionowy prąd pracy (Ie) przy AC-3, 400 V: 18 A
• Znamionowa moc pracy przy AC-3, 400 V: 7,5 kW
• Napięcie sterowania Us (AC 50/60 Hz): 100–250 V
• Napięcie sterowania Us (DC): 100–250 V
• Rodzaj napięcia sterowania: AC/DC
• Liczba styków głównych zwiernych: 3; rozwiernych: 0
• Liczba styków pomocniczych zwiernych: 1; rozwiernych: 0
• Montaż: szyna DIN
• Wymiary (H×W×D): 45 × 77 × 86 mm; masa: 0,27 kg
• Uwagi instalacyjne: stycznik przeznaczony do współpracy z odpowiednimi przewodami łączeniowymi i układami zabezpieczeń przeciążeniowych w instalacjach silnikowych

Zastosowanie produktu

• Sterowanie trójfazowymi silnikami indukcyjnymi w trybie AC-3 (rozruch/łączenie obciążeń do 7,5 kW przy 400 V)
• Panele sterownicze i rozdzielnice maszynowe w przemyśle lekkim i średnim
• Układy pompowo-wentylacyjne, przenośniki i jednostki napędowe wymagające zdalnego załączania/wyłączania
• Aplikacje automatyki przemysłowej współpracujące z wyłącznikami silnikowymi, stycznikami pomocniczymi i przekaźnikami termicznymi
