Opis produktu

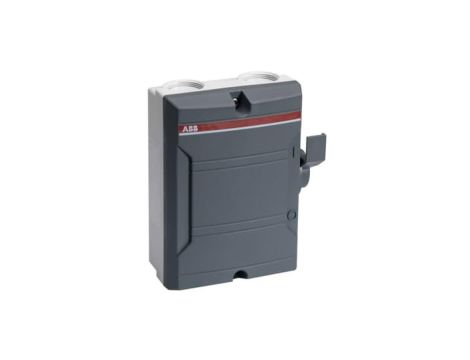

Rozłącznik bezpieczeństwa izolacyjny 40A 3P w obudowie IP65 BW340TPN 2CMA142408R1000
Zamknięty rozłącznik trójfazowy BW340TPN przeznaczony do rozłączania obwodów zasilających w instalacjach pięciożyłowych; konstrukcja w obudowie IP65 umożliwia użycie zarówno wewnątrz, jak i na zewnątrz. Produkt stosowany jest tam, gdzie wymagane jest odłączanie zasilania w szczelnej, odpornej na warunki atmosferyczne obudowie.
Cechy techniczne
- Typ: zamknięty rozłącznik, 3-biegunowy (3P), oznaczenie BW340TPN (2CMA142408R1000).
- Napięcie pracy: 415 V AC23.
- Znamionowy prąd: 25 A (dane producenta).
- Stopień ochrony: IP65 — obudowa z poliwęglanu odporna na promieniowanie UV, przystosowana do zastosowań zewnętrznych.
- Obsługa i zabezpieczenia: uchwyt zamykany na kłódkę, osłonięta/podniesiona pokrywa; instrukcje trwałe — odlew z instrukcjami w obudowie (informacja producenta).
- Przyłącza kablowe: gwintowane otwory z możliwością wybicia; projekt dla instalacji pięciożyłowej.
- Wymiary: szer. 138 mm × wys. 168 mm × gł. 68 mm; masa około 0,41 kg.
- Zgodność: stopień ochrony wg IEC 60529; zgodność z dyrektywą RoHS (wg danych producenta).
- Ograniczenia funkcjonalne: urządzenie nie pełni funkcji wyłącznika awaryjnego, rozłącznika głównego, serwisowego ani formalnie rozłącznika bezpieczeństwa; brak wbudowanego napędu silnikowego, mechanizmu ryglującego oraz opcjonalnych wyzwalaczy (zgodnie z listą cech).
- Uwagi montażowe: nie jest przeznaczony do montażu płaskiego, czołowego (4-otwory lub centralnie), do montażu w tablicach rozdzielczych ani do montażu pośredniego (wg dostępnych atrybutów).
Zastosowanie produktu
- Odłączanie obwodów zasilających w instalacjach pięciożyłowych wymagających obudowy o stopniu ochrony IP65 (instalacje zewnętrzne i wnękowe).
- Zastosowania przemysłowe i usługowe, gdzie konieczne jest szczelne, odporne na warunki atmosferyczne odłączenie zasilania urządzeń i maszyn.
- Punkty przyłączeniowe na zewnątrz budynków, stacje zasilania tymczasowego lub stałego oraz instalacje, w których wymagane są gwintowane przyłącza kablowe i system pięciożyłowy.
- Aplikacje, w których istotne są odporność UV i ochrona przed wnikaniem pyłu i wody — np. zasilanie urządzeń zewnętrznych, oświetlenia technicznego, urządzeń sterowanych.
