Opis produktu

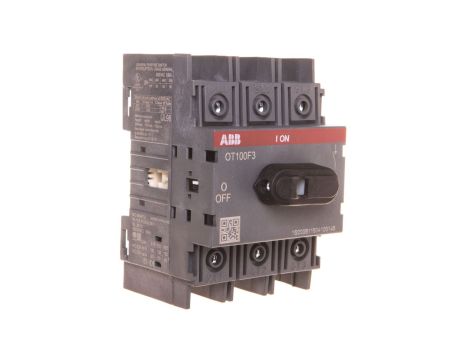

Rozłącznik izolacyjny 3P 100A z napędem bezpośrednim OT100F3 1SCA105004R1001
Trójpolowy rozłącznik izolacyjny OT100F3 o znamionowym prądzie 100 A przeznaczony do odłączania obwodów w instalacjach niskiego napięcia; konstrukcja do montażu w rozdzielnicach na płycie montażowej lub szynie DIN. Urządzenie pełni funkcję rozłącznika głównego.
Cechy techniczne
- Liczba biegunów: 3
- Znamionowy prąd ciągły Iu: 100 A; znamionowy prąd pracy w zależności od trybu użytkowania: 100 A do 40 A
- Maksymalne znamionowe napięcie pracy Ue AC: 750 V
- Znamionowa moc pracy AC‑23, 400 V: 37 kW
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Liczba styków pomocniczych: brak (0 zwiernych, 0 rozwiernych, 0 przełącznych)
- Element przełączający: pokrętło (produkt dostępny bez wałka i rączki)
- Budowa: urządzenie mocowane na stałe; przeznaczony do montażu na płycie montażowej lub szynie DIN (nie do montażu czołowego 4‑otwory ani montażu płaskiego)
- Brak wbudowanego napędu silnikowego i mechanizmu ryglującego
- Wymiary (S x G x W): 70 x 100 x 74 mm; masa: 0,36 kg
- Funkcja: rozłącznik główny (nie jest wyłącznikiem awaryjnym, rozłącznikiem bezpieczeństwa ani rozłącznikiem kompaktowym)
Zastosowanie produktu
- Jako rozłącznik główny w tablicach rozdzielczych i rozdzielnicach niskiego napięcia
- Odłączanie zasilania obwodów mocy w instalacjach przemysłowych i komercyjnych
- Izolacja zasilania podczas prac eksploatacyjnych (uwaga: nie pełni funkcji rozłącznika bezpieczeństwa)
- Stosowanie w układach zasilania silników do 37 kW (AC‑23, 400 V) oraz w instalacjach o napięciu do 750 V AC
