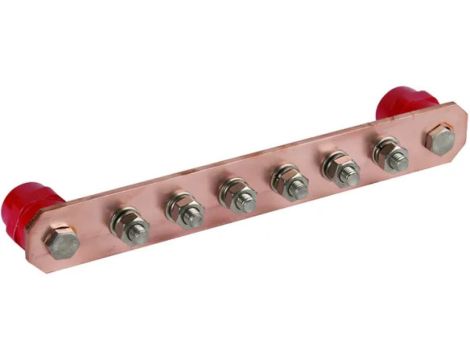

Szyna wyrównawcza PAS I 6AP M10 CU 472207
Szyna wyrównawcza PAS I 6AP M10 CU 472207 to miedziana szyna wyrównawcza bez pokrywy przeznaczona do wykonywania połączeń wyrównawczych i uziemiających w instalacjach elektroenergetycznych oraz systemach ochrony odgromowej. Produkt znajduje zastosowanie w rozdzielnicach, szafach sterowniczych i instalacjach w strefach zagrożenia wybuchem.
Cechy techniczne
- Materiał: miedź (Cu); konstrukcja jednopłaszczyznowa, model bez pokrywy.
- Wymiary: 295 x 40 x 5 mm; przekrój poprzeczny szyny: 200 mm².
- Liczba zacisków: 6; mocowanie przewodów przy użyciu śruby M10 x 25 mm ze stali nierdzewnej.
- Izolator: czerwony (do oddzielenia mechanicznego i oznakowania punktu przyłączenia).
- Prąd zwarciowy (Ipk): 39 kA — wartość odniesienia przy doborze do systemów ochrony odgromowej.
- Masa: 964 g.
- Norma: EN 62561-1.
- Producent: DEHN (DEHN SE + Co KG); dostępne wersje niestandardowe na zamówienie.
Zastosowanie produktu
Szyna wyrównawcza PAS I 6AP M10 CU 472207 jest przeznaczona do wykonywania głównych i miejscowych połączeń wyrównawczych oraz do łączenia przewodów ochronnych i uziemiających w rozdzielnicach, szafach sterowniczych, stacjach transformatorowych i instalacjach ochrony odgromowej. Ze względu na konstrukcję z miedzi i przekrój 200 mm² nadaje się do aplikacji wymagających dobrej przewodności i wysokiej zdolności przewodzenia prądów zwarciowych. Producent potwierdza, że szyna jest odpowiednia do stosowania w strefach Ex 2 (gaz, para, mgła) oraz Ex 22 (pył) zgodnie z IEC 62305-3 i DIN VDE 0100; urządzenie nie posiada własnego źródła zapłonu i nie podlega dyrektywie ATEX 2014/34/EU.
