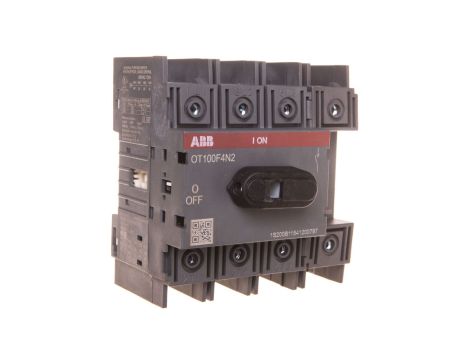

Rozłącznik izolacyjny 4P 100A bez napędu OT100F4N2 1SCA105018R1001

Rozłącznik izolacyjny 4P 100A bez napędu OT100F4N2 1SCA105018R1001

Rozłącznik izolacyjny OT100F4N2 to 4-biegunowe urządzenie o znamionowym prądzie 100 A, przeznaczone do stałego montażu jako rozłącznik główny w instalacjach niskiego napięcia. Stosowany tam, gdzie wymagane jest niezawodne mechaniczne rozłączenie obwodu z połączeniem śrubowym przewodów.

• Znamionowy prąd ciągły Iu: 100 A; liczba biegunów: 4.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe; obsługiwane przekroje przewodów: 10–70 mm².
• Znamionowe napięcie pracy Ue AC: do 750 V.
• Znamionowa moc pracy dla kategorii AC-23 (400 V): 32 kW.
• Stopień ochrony części czołowej: IP20; brak mechanizmu ryglującego.
• Brak styków pomocniczych (zwiernych, rozwiernych i przełącznych): 0.
• Budowa: urządzenie mocowane na stałe; przedni napęd obsługi (ręczny), bez wbudowanego ani opcjonalnego napędu silnikowego.
• Wymiary (szer. × gł.): 96,5 mm × 100 mm; wysokość: 74 mm; masa netto: 0,49 kg.
• Funkcje bezpieczeństwa/ograniczenia: nie jest klasyfikowany jako wyłącznik awaryjny, rozłącznik bezpieczeństwa ani rozłącznik serwisowy.

• Jako rozłącznik główny w instalacjach przemysłowych i zasilaniu maszyn wymagających 4-biegunowego odłączenia.
• W aplikacjach zasilania i rozdziału obwodów do 100 A, gdzie wymagane jest solidne połączenie śrubowe przewodów 10–70 mm².
• Do montażu stałego na płycie montażowej lub na szynie DIN w układach sterowania i rozdziału energii (jako element rozłączający).
• Przy obciążeniach zgodnych z kategorią AC-23 do mocy 32 kW (400 V) — wybór przy przełączaniu obciążeń indukcyjnych zgodnie z właściwościami znamionowymi.
