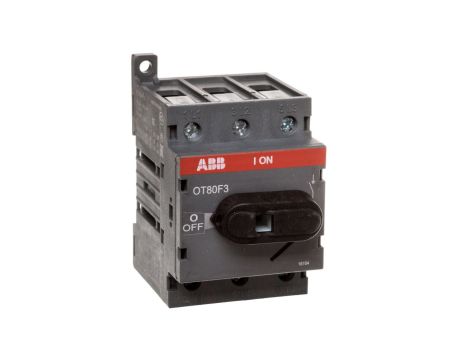

Rozłącznik izolacyjny 3P 80A bez napędu OT80F3 1SCA105798R1001

Rozłącznik izolacyjny 3P 80A bez napędu OT80F3 1SCA105798R1001

Rozłącznik izolacyjny OT80F3 to 3-biegunowe urządzenie do stałego odłączania obwodów o znamionowym prądzie 80 A, przeznaczone do montażu na płycie montażowej lub szynie DIN. Stosowany w instalacjach trójfazowych jako rozłącznik główny w układach zasilania.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 80 A
• Liczba biegunów: 3 (3P)
• Maksymalne znamionowe napięcie pracy Ue AC: 750 V (stosowany w instalacjach do 690 V)
• Znamionowa moc pracy AC-23 przy 400 V: 20 kW
• Połączenie obwodu głównego: połączenie śrubowe; osłona zacisków kablowych
• Stopień ochrony części czołowej: IP20
• Brak wbudowanego napędu silnikowego oraz mechanizmu ryglującego; brak opcjonalnych napędów i wyzwalaczy napięciowych
• Liczba styków pomocniczych: 0 (zwiernych, rozwiernych i przełącznych)
• Budowa: urządzenie mocowane na stałe; montaż na płycie montażowej lub na szynie DIN
• Wymiary: 52,5 mm (szer.) × 91,5 mm (gł.) × 72,5 mm (wys.)

Zastosowanie

• Jako rozłącznik główny w układach trójfazowych i instalacjach zasilania o znamionowym prądzie do 80 A
• Do odłączania zasilania obwodów przed pracami konserwacyjnymi – nie pełni funkcji rozłącznika bezpieczeństwa ani wyłącznika awaryjnego
• W obwodach zasilających odbiorniki i napędy do 20 kW (AC-23, 400 V)
• Montaż na płycie montażowej lub szynie DIN w instalacjach przemysłowych i komercyjnych wymagających stałego odłączania obwodów
