Opis produktu

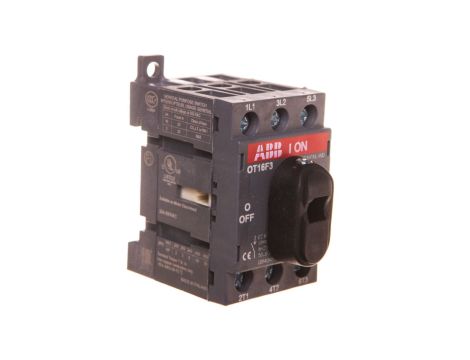

Rozłącznik izolacyjny 3P 16A z napędem bezpośrednim OT16F3 1SCA104811R1001
Rozłącznik izolacyjny OT16F3 to manualne urządzenie trójpolowe o znamionowym prądzie 16 A z napędem czołowym (pokrętło), przeznaczone do odłączania i izolowania obwodów w instalacjach niskiego napięcia. Stosowany tam, gdzie wymagana jest pewna separacja obwodu dla prac montażowych i konserwacyjnych.
Cechy techniczne
- Liczba biegunów: 3 (3P); znamionowy prąd ciągły Iu = 16 A
- Maksymalne znamionowe napięcie pracy Ue AC: 750 V
- Znamionowa moc pracy (AC‑23, 400 V): 3 kW
- Stopień ochrony części czołowej: IP20
- Rodzaj elementu przełączającego: pokrętło (napęd bezpośredni z przodu)
- Przyłącze obwodu głównego: połączenie śrubowe
- Styków pomocniczych: brak (zwiernych, rozwiernych i przełącznych = 0)
- Brak wbudowanego napędu silnikowego oraz mechanizmu ryglującego; opcjonalne napędy/wyzwalacze: niedostępne
- Budowa: urządzenie mocowane na stałe; obsługa różnych średnic przewodów i zwiększona wytrzymałość mechaniczna
- Wymiary (S×W×G): 35 × 68 × 56 mm
Zastosowanie
- Jako rozłącznik główny do izolowania obwodów trójfazowych w instalacjach niskiego napięcia
- Izolacja obwodów przed pracami serwisowymi i konserwacyjnymi
- Sterownie i zabezpieczenie niewielkich napędów i obciążeń do 3 kW (AC‑23, 400 V)
- Montaż na szynie DIN lub płycie montażowej w rozdzielnicach i szafach sterowniczych
- W aplikacjach przemysłowych i komercyjnych wymagających manualnego odłączania bez dodatkowych styków pomocniczych
