Opis produktu

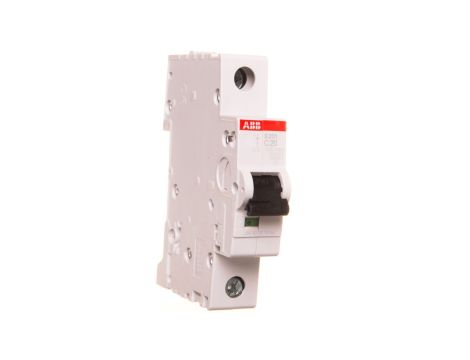

Wyłącznik nadprądowy 1P C 20A 6kA AC S201-C20 2CDS251001R0204
Miniaturowy wyłącznik nadprądowy S201-C20 to jednostrefowy aparat ochronny do zabezpieczania obwodów jednofazowych przed przeciążeniem i zwarciem. Przeznaczony do montażu w rozdzielnicach modułowych w instalacjach mieszkaniowych, komercyjnych i lekkiego przemysłu.
Cechy techniczne
- Prąd znamionowy: 20 A; charakterystyka wyzwalania: C (wyłącznik typu C — dopuszczalny wyższy prąd rozruchowy urządzeń indukcyjnych).
- Napięcie znamionowe: 230 V AC, częstotliwość: 50 Hz; zdolność wyłączania (Icu): 6 kA (AC).
- Mechanizmy wyzwalające: opóźniony termicznie (ochrona przed przeciążeniem) oraz elektromagnetyczny (ochrona przed zwarciem).
- Liczba biegunów: 1 (szerokość 17,5 mm — 1 moduł); głębokość montażowa/wysokość konstrukcyjna: 69 mm; masa: 0,125 kg.
- Stopień ochrony: IP20; stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3.
- Nie zapewnia jednoczesnego rozłączania bieguna N; możliwość dodatkowego wyposażenia — montaż styków pomocniczych i akcesoriów modułowych.
- Zgodność z normami technicznymi IEC/EN 60898-1 oraz UL 1077; konstrukcja przeznaczona do montażu na szynie DIN w rozdzielnicach modułowych.
- Przeznaczony do pracy w standardowych warunkach instalacyjnych przy częstotliwości 50 Hz; zoptymalizowana żywotność mechaniczna i elektryczna.
Zastosowanie produktu
- Ochrona obwodów jednofazowych w instalacjach mieszkaniowych i budynkach komercyjnych (gniazda, oświetlenie, obwody ogólnego przeznaczenia).
- Zabezpieczanie obwodów z urządzeniami indukcyjnymi o umiarkowanym prądzie rozruchowym (silniki pomocnicze, transformatory, pompy) dzięki charakterystyce C.
- Stosowanie w rozdzielnicach modułowych i pionach dystrybucyjnych; integracja z systemami sygnalizacji poprzez styki pomocnicze.
- Realizowanie ochrony obwodów w aplikacjach lekkiego przemysłu oraz instalacjach technicznych budynków użyteczności publicznej.
