Opis produktu

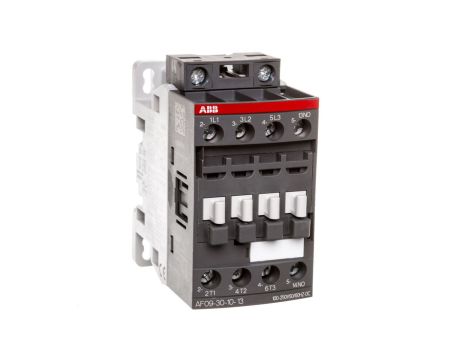

Stycznik mocy 9A 3P 4kW 100-250V50/60HZ-DC 1Z 0R AF09-30-10-13 1SBL137001R1310
Stycznik AF09-30-10-13 to 3-biegunowe urządzenie przeznaczone do sterowania obwodami silnikowymi i łączenia odbiorników trójfazowych; przewidziany do pracy z napięciami sterowania 100–250 V AC/DC (50/60 Hz) i do aplikacji z mocą do 4 kW przy 400 V AC.
Cechy techniczne
- Liczba biegunów: 3 (3P), styki główne zwierne
- Znamionowy prąd pracy AC-3 przy 400 V: 9 A
- Znamionowa moc pracy AC-3 przy 400 V: 4 kW
- Maksymalny prąd roboczy: 25 A
- Napięcie sterowania: 100–250 V AC/DC, 50/60 Hz (zakres dla AC i DC)
- Styk pomocniczy: 1 x NO (zwierny)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Znamionowe napięcie izolacji: 6 kV
- Montaż: szyna DIN lub za pomocą śrub
- Wymiary (S×W×G): 45 × 77 × 86 mm, masa: 0,27 kg
- Wersja modułowa: Nie; rodzaj napięcia sterowania: AC/DC
Zastosowanie
- Sterowanie trójfazowymi silnikami asynchronicznymi do 4 kW (aplikacje AC-3)
- Panele sterownicze i rozdzielnice maszynowe — element łączeniowy w układach rozruchu i ochrony silników
- Systemy automatyki przemysłowej: pompy, wentylatory, transportery
- Integracja z układami sterowania pracującymi na napięciach sterowania 100–250 V AC/DC
