Opis produktu

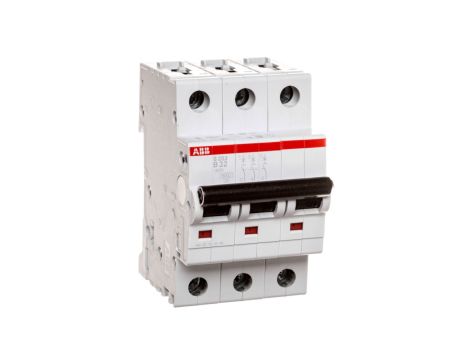

Wyłącznik nadprądowy 3P B 32A 6kA AC S203-B32 2CDS253001R0325
Miniaturowy wyłącznik nadmiarowo-prądowy S203-B32 (3P) przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach niskiego napięcia; typ B, 32 A, zdolność łączeniowa 6 kA, przeznaczony do aplikacji mieszkaniowych, komercyjnych i lekkich zastosowań przemysłowych.
Cechy techniczne
- Prąd znamionowy: 32 A
- Napięcie znamionowe: 400 V, częstotliwość 50 Hz, typ napięcia: AC/DC
- Liczba biegunów: 3 (liczba biegunów całkowita: 3); jednoczesne rozłączanie bieguna N: nie
- Charakterystyka wyzwalania: B — wyzwalanie elektromagnetyczne przy prądach zwarciowych typowo ≈3–5×In; część termiczna z opóźnieniem dla ochrony przeciążeniowej
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2
- Stopień ochrony: IP20
- Wymiary montażowe: szerokość = 3 moduły; głębokość wbudowania ≈69 mm
- Mechanizm wyzwalający: termiczno-elektromechaniczny (ochrona przed przeciążeniem i szybkie wyzwalanie zwarciowe)
- Możliwość dodatkowego wyposażenia: tak — np. styki pomocnicze do sygnalizacji/sterowania
- Materiały konstrukcyjne z określoną klasą palności; zaprojektowany z myślą o długotrwałej eksploatacji i możliwości recyklingu
- Zgodność konstrukcyjna z normami technicznymi (m.in. IEC/EN 60898-1, 60947-2, UL1077) wskazana dla tej serii wyłączników
Zastosowanie produktu
- Ochrona obwodów końcowych w instalacjach mieszkaniowych i biurowych (oświetlenie, gniazda)
- Tablice rozdzielcze w obiektach komercyjnych i lekkich instalacjach przemysłowych
- Aplikacje wymagające selektywnej ochrony przeciążeniowej i szybkiego wyłączenia zwarć przy niskich prądach rozruchowych (charakterystyka B)
- Systemy, gdzie wymagane jest rozbudowanie funkcji poprzez styki pomocnicze (sygnalizacja stanu, zdalne odłączanie)
