Opis produktu

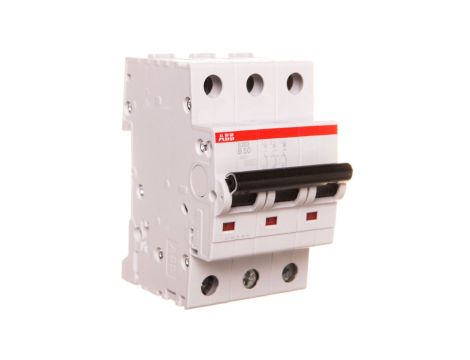

Wyłącznik nadprądowy 3P B 50A 6kA AC S203-B50 2CDS253001R0505
Trójbiegunowy wyłącznik nadprądowy typu B o prądzie znamionowym 50 A i zdolności łączeniowej 6 kA, przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem. Produkt stosowany w rozdzielnicach instalacji budynków mieszkalnych, obiektów komercyjnych oraz instalacjach przemysłowych o niskich prądach rozruchowych.
Cechy techniczne
- Prąd znamionowy: 50 A
- Liczba biegunów: 3 (całkowita liczba biegunów: 3)
- Charakterystyka wyzwalania: B (wyzwalanie termomagnetyczne, zakres wyzwalania dynamicznego typowo 3–5×In)
- Znamionowe napięcie: 400 V, rodzaj napięcia: AC/DC, częstotliwość: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
- Stopień ochrony: IP20
- Stopień zanieczyszczenia: 2
- Klasa ograniczenia energii: 3, kategoria przepięcia: 3
- Szerokość: 3 moduły, głębokość wbudowania: 69 mm
- Jednoczesne rozłączanie biegunu N: Nie
- Możliwość dodatkowego wyposażenia: Tak
- Produkt dostarczany z informacjami i ostrzeżeniami w języku polskim oraz danymi producenta (ABB Sp. z o.o., Warszawa)
Zastosowanie
- Ochrona obwodów rozdzielczych w instalacjach trójfazowych: oświetlenie, gniazda i obwody ogólnego przeznaczenia
- Montaż na szynie DIN w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych
- Zastosowanie w instalacjach o niewielkich prądach rozruchowych; charakterystyka B odpowiednia do zabezpieczania obwodów rezystancyjnych i obciążeń o małych prądach rozruchowych
- Niezalecany do bezpośredniego zabezpieczania silników z dużymi prądami rozruchowymi (rozważyć charakterystyki C lub D)
