Opis produktu

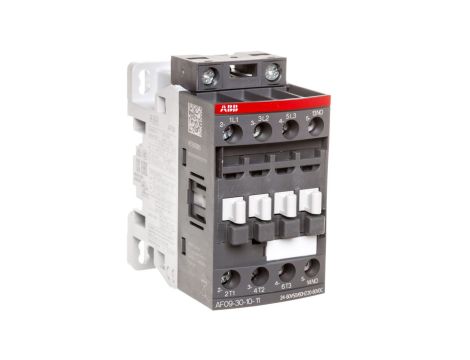

Stycznik mocy 9A 3P 4kW 24-60V AC 20-60V DC 1Z 0R AF09-30-10-11 1SBL137001R1110
Stycznik mocy AF09-30-10-11 (1SBL137001R1110) to trójpolowy łącznik elektromechaniczny przeznaczony do sterowania obwodami mocy i napędami elektrycznymi. Zastosowanie obejmuje rozdzielnice i panele sterownicze w instalacjach przemysłowych, gdzie wymagane jest przełączanie obciążeń do 4 kW przy 400 V.
Cechy techniczne
- Znamionowy prąd pracy Ie przy AC-3, 400 V: 9 A
- Znamionowa moc pracy przy AC-3, 400 V: 4 kW
- Konfiguracja styków głównych: 3 styki główne zwierne (3P), 0 rozwiernych
- Styki pomocnicze: 1 styk pomocniczy zwierny (1Z)
- Napięcie sterowania (cewka): AC 24–60 V (50/60 Hz) oraz DC 20–60 V — możliwość pracy AC/DC
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Wersja modułowa: Nie
- Oznaczenie katalogowe: AF09-30-10-11; nr katalogowy: 1SBL137001R1110
Zastosowanie
- Sterowanie silnikami trójfazowymi o mocy do 4 kW przy 400 V (tryb AC-3)
- Przełączanie obwodów grzewczych i rezystancyjnych w rozdzielnicach przemysłowych
- Element układów sterowania i automatyki wykorzystujących napięcia sterowania 24–60 V AC lub 20–60 V DC
- Montaż w panelach sterowniczych, tablicach maszynowych oraz integracja z układami zabezpieczeń i przekaźnikami pomocniczymi
