Stycznik mocy 12A 3P 5,5kW 24-60V AC 20-60V DC 1Z 0R AF12-30-10-11 1SBL157001R1110

Stycznik mocy 12A 3P 5,5kW 24-60V AC 20-60V DC 1Z 0R AF12-30-10-11 1SBL157001R1110

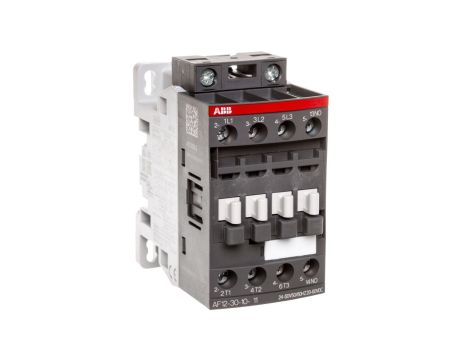

Stycznik mocy AF12-30-10-11 to trzybiegunkowy stycznik przeznaczony do przełączania obciążeń silnikowych w kategorii AC-3 o znamionowym prądzie 12 A i mocy do 5,5 kW przy 400 V. Urządzenie posiada cewkę sterowaną napięciem AC/DC oraz jeden styk pomocniczy typu zwiernego.

Cechy techniczne

• Znamionowy prąd pracy (Ie) przy AC-3, 400 V: 12 A
• Znamionowa moc pracy przy AC-3, 400 V: 5,5 kW
• Liczba styków głównych: 3 styki zwierne (3P); styki główne rozwierne: 0
• Styk(y) pomocniczy(e): 1 styk zwierny (1Z); styki pomocnicze rozwierne: 0
• Zakres napięcia sterowania: AC 24–60 V (50/60 Hz) oraz DC 20–60 V
• Rodzaj napięcia sterowania: AC/DC
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Wersja modułowa: nie
• Oznaczenie producenta/modelu: AF12-30-10-11, katalogowy nr 1SBL157001R1110

Zastosowanie produktu

• Sterowanie silnikami asynchronicznymi w trybie AC-3 (np. pompy, wentylatory, sprężarki) do mocy 5,5 kW
• Wykorzystanie w rozdzielnicach i szafach sterowniczych jako element łączeniowy obwodów mocy
• Zastosowania w automatyce maszyn małej i średniej mocy oraz systemach HVAC
• Integracja z układami zabezpieczeń i sterowania (styczniki współpracujące z przekaźnikami termicznymi, kontrolerami PLC)
