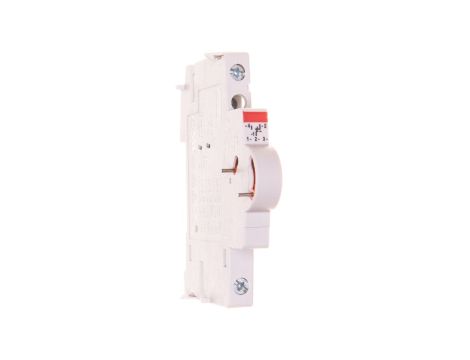

Styk pomocniczy 0Z 1R S2C-H6R to jednostka kontaktowa typu rozwiernego przeznaczona do montażu bocznego na wyłącznikach MCB oraz wyłącznikach różnicowoprądowych. Służy do sygnalizacji położenia styków i realizacji obwodów sterowania w rozdzielnicach i panelach sterowniczych.

Cechy techniczne

• Rodzaj styku: rozwierny (1R), brak styków zwiernych i przełącznych.
• Napięcie znamionowe sterowania: 24 V (AC/DC).
• Znamionowy prąd załączania: 10 A.
• Montaż: boczny, montowany po prawej stronie wyłącznika (kompatybilny z serią MCB S200, SN 201 oraz RCCB F200); montowane fabrycznie: nie (akcesorium do montażu w terenie).
• Wymiary: szer. 8,8 mm, wys. 85 mm, gł. 69 mm; masa netto: 0,043 kg.
• Rodzaj napięcia sterującego: AC/DC.
• Zgodność materiałowa: spełnia wymagania RoHS i REACH.
• Dodatkowe informacje: brak samotestu prądu różnicowego; wyposażenie dodatkowe: styk pomocniczy.

Zastosowanie produktu

• Sygnalizacja położenia styków w rozdzielnicach i szafach sterowniczych.
• Integracja z obwodami sterowania i sygnalizacji w instalacjach przemysłowych, budynkowych oraz maszynowych.
• Realizacja sygnałów pomocniczych do zdalnej indykacji stanu wyłączników MCB i RCCB serii S200/SN201/F200.
• Stosowanie tam, gdzie wymagane jest odseparowanie sygnałów sterujących od obwodów mocy.
