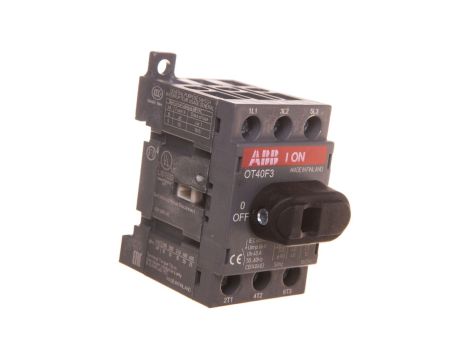

Rozłącznik izolacyjny 3P 40A z napędem bezpośrednim OT40F3 1SCA104902R1001

Rozłącznik izolacyjny 3P 40A z napędem bezpośrednim OT40F3 1SCA104902R1001

Rozłącznik izolacyjny OT40F3 firmy ABB to trójpolowy łącznik izolacyjny o znamionowym prądzie 40 A z frontowym napędem dźwigniowym, przeznaczony do stosowania jako rozłącznik główny w rozdzielnicach i tablicach rozdzielczych.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 40 A
• Liczba biegunów: 3 (3P)
• Maksymalne znamionowe napięcie pracy Ue AC: 750 V (stosowany również w instalacjach do 690 V)
• Zdolność zwarciowa: do 50 kA
• Stopień ochrony części czołowej: IP20
• Przekrój przewodów: 0,75–10 mm²
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Element przełączający: dźwignia, napęd czołowy
• Montaż: czołowy, 4-otworowy; odpowiedni do instalacji w tablicach rozdzielczych; możliwy montaż na szynie DIN
• Wymiary: szer. 35 mm × dł. 68 mm × wys. 56 mm
• Konstrukcja: urządzenie mocowane na stałe
• Brak styków pomocniczych (zwiernych, rozwiernych, przełącznych) oraz brak wbudowanego napędu silnikowego lub mechanizmu ryglującego
• Zaprojektowany zgodnie z normami IEC, UL i CSA; zgodność z wymaganiami RoHS

Zastosowanie produktu

• Jako główny rozłącznik w rozdzielnicach elektrycznych w instalacjach przemysłowych i komercyjnych
• Odłączanie obwodów trójfazowych do 40 A i izolacja zasilania na poziomie rozdzielnicy
• Zastosowanie w rozdzielniach maszynowych, panelach sterowniczych i obudowach OEM
• Wymiana lub modernizacja istniejących rozłączników dzięki standardowym wymiarom i przyłączom śrubowym
• Przeznaczony do zastosowań jako rozłącznik główny — nie jako rozłącznik serwisowy ani rozłącznik bezpieczeństwa
