Opis produktu

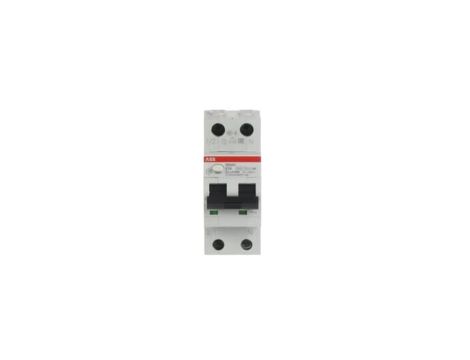

Wyłącznik różnicowo-nadprądowy 2P 16A C 30mA AC 6kA DS201 AC-C16/0,03 2CSR255080R1164
Dwubiegunowy wyłącznik różnicowo-nadprądowy typu AC DS201 AC-C16/0,03 łączy ochronę przeciwporażeniową (wyłączenie różnicowe) z zabezpieczeniem nadprądowym o charakterystyce C; przeznaczony do zabezpieczania obwodów jednofazowych w instalacjach mieszkaniowych, komercyjnych i lekkich instalacjach przemysłowych.
Cechy techniczne
- Prąd znamionowy: 16 A
- Liczba biegunów: 2 (2P) — ochrona fazy i przewodu neutralnego
- Znamionowy prąd różnicowy: 30 mA (0,03 A) — klasyczna ochrona przeciwporażeniowa
- Typ czułości: AC — wykrywanie składowej sinusoidalnej prądu różnicowego
- Charakterystyka wyzwalania nadprądowego: C (wyłącznik charakterystyki C)
- Wytrzymałość zwarciowa (Icn): 6 kA
- Częstotliwość pracy: 50/60 Hz
- Głębokość wbudowania: 69 mm
- Funkcja: zintegrowane rozłączenie różnicowe i nadprądowe w jednym module (compact protection)
- Producent: ABB (informacja producenta o spełnieniu wymogów ogólnego bezpieczeństwa zgodnie z rozporządzeniem UE 2023/988)
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w instalacjach jednofazowych (mieszkania, biura, małe obiekty usługowe)
- Zapewnienie ochrony przeciwporażeniowej (30 mA) oraz zabezpieczenia przed przeciążeniem i zwarciem dla obwodów 16 A
- Zastosowanie w rozdzielnicach modułowych montowanych na szynie DIN w instalacjach niskiego napięcia
- Stosowanie tam, gdzie wymagana jest ochrona przed upływami prądu przemiennego (typ AC) i selektywne wyłączanie przy zwarciach do 6 kA
