Opis produktu

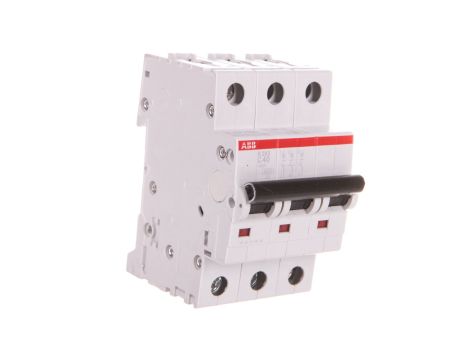

Wyłącznik nadprądowy 3P C 40A 6kA AC S203-C40 2CDS253001R0404
Miniaturowy wyłącznik nadprądowy 3P o charakterystyce C, przeznaczony do ochrony obwodów trójfazowych przed przeciążeniami i zwarciami; stosowany w rozdzielnicach budynków mieszkalnych, biurowych oraz instalacjach przemysłowych.
Cechy techniczne
- Typ: S203‑C40 (miniaturowy wyłącznik nadprądowy, charakterystyka C)
- Liczba biegunów: 3 (bez jednoczesnego rozłączania bieguna N)
- Prąd znamionowy In: 40 A
- Zdolność wyłączania Icu: 6 kA (AC)
- Napięcie znamionowe Ue: 400 V, częstotliwość 50 Hz, rodzaj napięcia AC/DC
- Mechanizmy wyzwalające: termiczny (przeciążeniowy) i elektromagnetyczny (zwarciowy)
- Pomocniczy styk oraz możliwość dodatkowego wyposażenia (np. wyzwalacz zdalny, blokady)
- Stopień ochrony IP20; stopień zanieczyszczenia 2
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3
- Wymiary i montaż: szerokość 3 moduły (≈52,5 mm), wysokość ≈69 mm, głębokość wbudowania 69 mm; masa ≈0,125 kg
- Zgodność z normami IEC/EN i UL; odporność na wibracje i wstrząsy
Zastosowanie produktu
- Ochrona obwodów dystrybucji trójfazowej w instalacjach mieszkaniowych i biurowych
- Zastosowania w rozdzielnicach przemysłowych do ochrony obwodów pomocniczych i maszyn o umiarkowanych prądach rozruchowych
- Ochrona obwodów gniazd i oświetlenia oraz ogólnych obciążeń w instalacjach niskiego napięcia
- Systemy, gdzie wymagana jest integracja z akcesoriami: styki pomocnicze, wyzwalacze zdalne, blokady
