Opis produktu

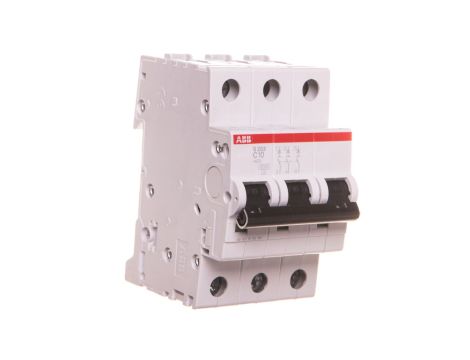

Wyłącznik nadprądowy 3P C 10A 6kA AC S203-C10 2CDS253001R0104
Miniaturowy wyłącznik nadprądowy S203-C10 przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem; typ C zapewnia wyzwalanie dla prądów udarowych o umiarkowanej wartości, co czyni go odpowiednim do rozdzielnic mieszkalnych, komercyjnych i przemysłowych.
Cechy techniczne
- Prąd znamionowy: 10 A; charakterystyka wyzwalania: C.
- Liczba biegunów: 3 (liczba biegunów całkowita: 3); jednoczesne rozłączanie bieguna N: nie.
- Napięcie znamionowe: 400 V; rodzaj napięcia: AC/DC; częstotliwość: 50 Hz.
- Zdolność zwarciowa: 6 kA (AC) dla deklarowanego wariantu S203-C10.
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
- Stopień ochrony: IP20; szerokość: 3 moduły (52,5 mm); wysokość: 88 mm; głębokość wbudowania: 69 mm; masa: 0,336 kg.
- Możliwość dodatkowego wyposażenia: tak — przewidziana możliwość montażu styku pomocniczego.
- Zgodność z normami: IEC/EN 60898-1, IEC/EN 60947-2 oraz UL1077 (dot. charakterystyki i wymagań bezpieczeństwa dla aparatów niskiego napięcia).
Zastosowanie
- Ochrona obwodów trójfazowych w rozdzielnicach budynków mieszkalnych i budynkach użyteczności publicznej.
- Zabezpieczenie obwodów gniazd i oświetlenia w instalacjach komercyjnych oraz lekkich instalacjach przemysłowych.
- Stosowanie tam, gdzie wymagane są charakterystyki typu C (obciążenia z umiarkowanymi prądami rozruchowymi, silniki małej mocy, transformatory).
- Integracja w instalacjach modułowych z możliwością rozbudowy o styki pomocnicze w celu sygnalizacji stanu wyłącznika lub sterowania.
