Styk pomocniczy 1Z 1R montaż czołowy HKF1-11 1SAM201901R1001

Styk pomocniczy 1Z 1R montaż czołowy HKF1-11 1SAM201901R1001

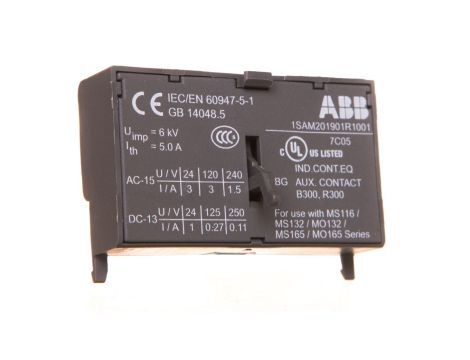

Styk pomocniczy HKF1-11 (1SAM201901R1001) to moduł kontaktowy przeznaczony do montażu czołowego na wyłącznikach silnikowych; służy do sygnalizacji pozycji wyłącznika oraz realizacji obwodów sterujących i blokad.

Cechy techniczne

• Konfiguracja styków: 1 styk zwierny (1Z/NO) i 1 styk rozwierny (1R/NC).
• Montaż: montaż czołowy, dedykowany do montażu bezpośrednio na obudowie wyłącznika silnikowego.
• Znamionowy prąd pracy: Ie dla AC-15 przy 230 V = 4 A.
• Połączenie elektryczne: połączenie śrubowe — umożliwia pewne i łatwe przyłączenie przewodów.
• Kompatybilność: przeznaczony do współpracy z wyłącznikami silnikowymi; nie jest przewidziany do bezpośredniej współpracy z wyłącznikami różnicowoprądowymi, wyłącznikami nadprądowymi ani z przekaźnikami modułowymi.

Zastosowanie produktu

• Sygnalizacja stanu wyłącznika silnikowego (pozycja załączony/wyłączony) w układach sterowania.
• Realizacja blokad i wzajemnych zabezpieczeń w instalacjach napędowych.
• Integracja z panelami sterowniczymi i obwodami automatyki do zdalnego raportowania stanu.
• Modernizacja i doposażenie wyłączników silnikowych poprzez montaż czołowy bez ingerencji w główny obwód mocy.
