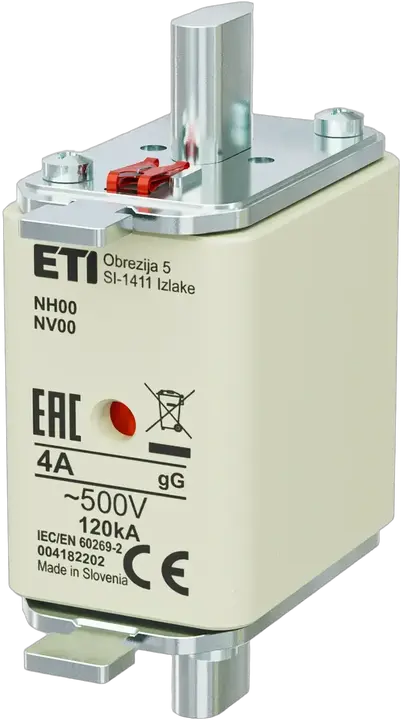

Wkładka bezpiecznikowa NH00 4A gG 500V 004182202 /3szt./

Dostępność:

Zapytanie ofertowe

Producent:

EAN:

3838895353539

Kod producenta:

004182202

Dostępna ilość: 0 opak.

Niezawodne i sprawdzone wkładki topikowe NH Wkładki topikowe nożowe - przemysłowe przeznaczone są do ochrony instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń. Ich parametry...

Dodaj do ulubionych Powiadom znajomego

Opis produktu

Niezawodne i sprawdzone wkładki topikowe NH

Wkładki topikowe nożowe - przemysłowe przeznaczone są do ochrony instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń. Ich parametry elektryczne i gabaryty zewnętrzne są zgodne z wymaganiami następujących norm: PN-93/E-06160 (gF), PN-IEC-269, VDE 0636. Wkładki NH KOMBI - to nowa seria wkładek topikowych z podwójnym wskaźnikiem zadziałania. Połączenie obu wskaźników zadziałania oznacza, że zarówno czołowy wskaźnik i wskaźnik umieszczony na górnej pokrywie zadziałają jednocześnie z chwilą przepalenia się wkładki. Wersja KOMBI zapewnia bardzo dobrą widoczność stanu pracy wkładki topikowej zarówno w podstawach jak i w rozłącznikach bezpiecznikowych.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

004182202

Symbol artykułu:

Typ produktu określony przez producenta.

NH00 gG 4A/500V

Typ:

NH - wkładka topikowa nożowa

Wielkość:

NH00

Prąd znamionowy [A]:

Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.

Napięcie znamionowe AC [V]:

Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

500

Napięcie znamionowe DC [V]:

Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

250

Charakterystyka:

Klasa bezpiecznika:
g: Zabezpieczenie pełnozakresowe. Zabezpieczenie przed przeciążeniem i zwarciem.
a: Zabezpieczenie niepełnozakresowe. Zabezpieczenie przed zwarciem.

Kategoria użytkowania:
G: Wkładka ogólnego przeznaczenia, do zabezpieczenia przewodów, o charakterystyce czasowo-prądowej odpowiadającej dawnym wkładkom zwłocznym (np. gG).
B: Wkładka do zabezpieczania urządzeń w podziemiach kopalń (np. gB).
F: Wkładka o charakterystyce szybkiej. Produkowana tylko w Polsce (np. gF). (Rozporządzenie Ministra Przemysłu 1991r.)
M: Wkładka do zabezpieczania obwodów zasilających silniki elektryczne i urządzenia rozdzielcze (np. aM).
Tr:Wkładka do zabezpieczania strony dolnego napięcia transformatorów energetycznych (np. gTr).
R: Wkładka do zabezpieczania urządzeń półprzewodnikowych - diód i tyrystorów... (np. gR).
S: Wkładka do zabezpieczania urządzeń półprzewodnikowych - diód, tyrystorów... i ich przewodów zasilających. (np. gS)
PV: Wkładka do zabezpieczania modułów fotowoltaicznych (np. gPV).
Bat: Wkładka do zabezpieczania baterii akumulatorowych - magazynów energii (np. gBat).
CP: wkładka do zabezpieczania baterii kondenastorowych (np. gCP).

Znamionowa zwarciowa zdolość wyłączania AC [kA]:

Prąd przetężeniowy występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.

120

Wskaźnik:

pojedyńczy: czerwona sprężysta blaszka umieszczona na górnej pokrywie wkładki
podwójny: dwa wskaźniki zadziałania czerwone oczko umieszczone w centralnej części korpusu ceramicznego, i czerwona sprężysta blaszka umieszczona na górnej pokrywie wkładki

podwójny
(kombinowany)

Straty mocy P_d [W]:

Moc wydzielona we wkładce topikowej obciążonej prądem znamionowym I_n po osiągnięciu przez wkładkę temperatury ustalonej.

1,4

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

IEC 60269-1,
IEC 60269-2

Zdjęcie produktu

Zalety produktu

Korpus bezpiecznika wykonany jest ze steatytu, materiału stabilnego termicznie. Styki nożowe wykonane z mosiądzu posrebrzanego. Pokrywy są wykonane z aluminium, co zapewnia długotrwałą ochronę przed korozją.
Korpus jest ściśle wypełniony piaskiem kwarcowym o specjalnej granulacji, co gwarantuje wysoką zdolność wyłączania i stabilność parametrów elektrycznych.

Dwa wskaźniki zadziałania: czerwone oczko umieszczone w centralnej części korpusu ceramicznego i czerwona sprężysta blaszka umieszczona na górnej pokrywie wkładki.

Wskaźnik w górnej pokrywie umożliwia współpracę z mikrołącznikiem NVS 5 przeznaczonym do zdalnej sygnalizacji zadziałania wkładki topikowej.

Noże stykowe wkładki są posrebrzane i wykonane w takiej formie aby ułatwiały montaż wkładki w podstawie bezpiecznikowej lub rozłączniku bezpiecznikowym.

Izolowane uchwyty bezpieczników (NH…/I...) zapewniają dodatkową ochronę przed kontaktem z częściami czynnymi pod napięciem.

Do montażu wkładek topikowych w podstawie bezpiecznikowej słyżą uchwyty izolacyjne R 00-3 lub GPSHE/AI.

Wkładki topikowe z wybijakiem (NH.../K…) przeznaczone są do współpracy z rozłącznikami bezpiecznikowymi HVL, KVL wyposażonymi w mikrołączniki do zdalnej sygnalizacji zadziałania wkładki.

Wkładki topikowe - wielkość NH4 przeznaczone do podstaw bezpiecznikowych posiadają specjalną konstrukcję noży stykowych w celu zapewnienia prawidłowego styku z zaciskami szczękowymi podstawy bezpiecznikowej.

Wkładki topikowe - wielkość NH4a przeznaczone tylko do rozłączników bezpiecznikowych.

Poznaj wkładki topikowe NH

Zobacz linię produkcyjną wkładek topikowych NH!

Rysunek wymiarowy

ETIsON Curves

Fukcjonalności programu:

generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających

regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń

analizowanie selektywności między urządzeniami zabezpieczającymi

symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających

definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji

sporządzanie raportów do dokumentacji projektowej

Sprawdź jakie to proste!
