Sterownik mocy 1-fazowy max. prąd 40A napięcie 24-400V AC zasilanie 195-253V AC bez atestu KJ RP1 220

RP1 220
Sterownik mocy 1-fazowy

2:max.prąd 40A nap.24-400Vac
2:zasil. 195-253Va.c
0:wersja pol., bez atestu KJ

Sterownik mocy typu RP1 jest przeznaczony do układów automatycznej regulacji temperatury w urządzeniach elektrotermicznych.

Może być stosowany w obwodach elektrycznych z odbiornikami rezystancyjnymi, indukcyjnymi i rezystancyjnymi o dużym współczynniku temperaturowym rezystancji.

Sterownik mocy RP1 jest bezstykowym urządzeniem energoelektronicznym, który zawiera łącznik tyrystorowy i elektroniczny układ wyzwalania bramkowego UWB. Sterownik ten pozwala na zmianę mocy dostarczanej ze źródła napięcia przemiennego do odbiornika energii elektrycznej w funkcji wartości analogowego lub impulsowego sygnału sterującego.
Układ dwóch lub trzech sterowników może być stosowany w urządzeniach wykonawczych trójfazowych.

Rodzaje sterowania

• sterowanie typu załącz-wyłącz,
• sterowanie impulsowe,
• sterowanie fazowe.

Maksymalny prąd wyjściowy

• 40A

Funkcje dodatkowe

• ograniczenie prądu odbiornika,
• opóźnienie wyzwalania typu miękki start,
• regulacja początkowej wartości kąta wyzwalania,
• regulacja wzmocnienia toru wejściowego,
• wstrzymanie wyzwalania sygnałem zewnętrznym,
• kontrola i sygnalizacja prądu w obwodzie odbiornika,
• wyjście U = f(Io),
• kontrola temperatury radiatora,
• sygnalizacja uszkodzenia bezpiecznika,
• sygnalizacja przeciążenia,
• wyjście typu „Master/Slave”,
• wyjścia przekaźnikowe.

Wymiary zewnętrzne: 135 x 231 x 199mm

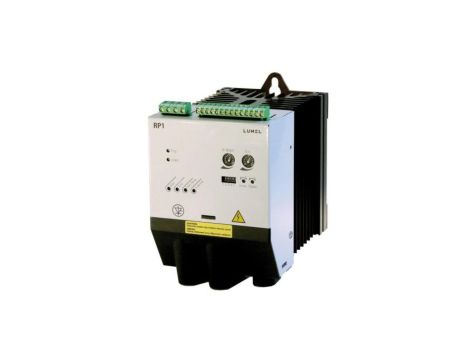

Zdjęcie ma charakter poglądowy.
