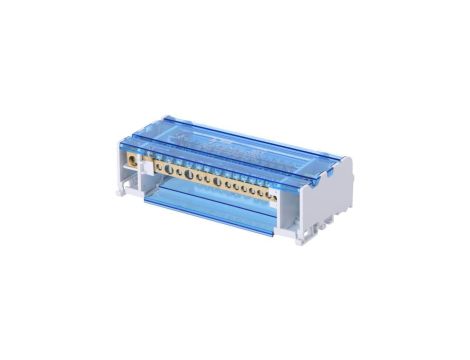

Blok rozdzielczy modułowy Listwa łączeniowa 4x15 125A na szynę DIN TH35 4x (3x 10-35mm2 + 1x 10-25mm2 + 11x 2,5-6mm2) FJ-415/125

Blok rozdzielczy od HEDO to wysokiej jakości komponent wykonany z wytrzymałych materiałów, takich jak poliamid PA66 V0 i poliwęglan PC, przez co jest odporny na uszkodzenia mechaniczne oraz korozję

Łatwa instalacja i odporność na zwarcia zwiększają bezpieczeństwo całej instalacji, a modułowa konstrukcja umożliwia przyszłą rozbudowę systemu.

Kompaktowe wymiary oraz modułowa budowa pozwalają na oszczędność miejsca w rozdzielnicy.

Dane techniczne

• Producent: HEDO
• Kod producenta: 90247
• Rozmiar: 90 × 182 × 50 mm
• Śruba: stal ocynkowana
• Konduktor: mosiądz
• Materiał: poliamid PA66 V0
• Pokrywa: poliwęglan PC
• Standardy: IEC 60947-7-1
• Napięcie: 690 V
• Prąd: 125 A
• Icw (krótkotrwała zdolność zwarciowa): 4.5 kA
• IPk (prąd zwarciowy szczytowy): 21 kA

Certyfikaty

• CB
• CE
• RoHS

Dane okablowania

Wejście A, B, C

• Punkty podłączenia: x1
• Moment obrotowy: 6~7 Nm
• Średnica: 9,5 mm
• Podłączenie drut: 10 ~ 35 mm²
• Podłączenie linka: 10 ~ 35 mm²

Wyjście A, B, C

• Punkty połączenia: x11 (A) x1 (B) x2 (C)
• Moment obrotowy: 2~3 Nm (A) 2~3 Nm (B) 2~3 Nm (C)
• Średnica: 5,5 mm (A) 7,5 mm (B) 8,5 mm (C)
• Podłączenie drut: 2,5 ~ 6 mm² (A) 10 ~ 25 mm² (B) 10 ~ 35 mm² (C)
• Podłączenie linka: 1,5 ~ 6 mm² (A)6 ~ 16 mm² (B) 10 ~ 25 mm² (C)
