Opis produktu

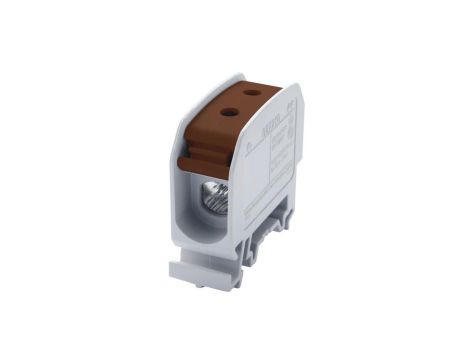

Złączka szynowa gwintowa 35mm2 Al/Cu STB 35 (87210) SIMBLOCK brązowy 81011015
Złączka szynowa gwintowa jednobiegunowa STB 35 przeznaczona do łączenia przewodów miedzianych i aluminiowych o przekroju do 35 mm²; montowana bezpośrednio na szynie montażowej TS 35 i stosowana w rozdzielnicach oraz szafach sterowniczych.
Cechy techniczne
- Typ: złączka szynowa gwintowa, jednobiegunowa, dwa otwory przyłączeniowe
- Przekrój nominalny: 35 mm² (maksymalny dla przewodów miedzianych i aluminiowych)
- Zakres przyłączanych przewodów: przewód jednodrutowy 4–35 mm²; przewód linkowy z końcówką tulejkową 2,5–25 mm²
- Prąd znamionowy: 125 A dla Cu, 90 A dla Al
- Napięcie znamionowe: 1000 V AC/DC
- Wymiary: długość 49,6 mm; szerokość 17,2 mm; wysokość przy najniższym sposobie montażu 45,5 mm
- Mocowanie: montaż na szynie TS 35
- Rodzaj połączenia elektrycznego: połączenie śrubowe
- Liczba poziomów: 1
- Kolor: brązowy
- Akcesoria dostępne: szyna montażowa oraz pasta stykowa Noalox
- Producent: Simet Spółka Akcyjna, Jelenia Góra
Zastosowanie
- Łączenie przewodów miedzianych i aluminiowych w rozdzielnicach budynków i instalacjach przemysłowych
- Montaż na szynie TS 35 w szafach sterowniczych i rozdzielczych
- Realizacja przyłączy i rozgałęzień obwodów z przewodami do 35 mm²
- Stosowanie wraz z pastą stykową Noalox przy połączeniach z przewodami aluminiowymi w celu ograniczenia korozji kontaktowej
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy do złączki dostępna jest rekomendowana pasta do połączeń z aluminium?
Tak — w specyfikacji produktu wskazano pastę stykową Noalox jako akcesorium przeznaczone do poprawy jakości połączeń z przewodami aluminiowymi.
