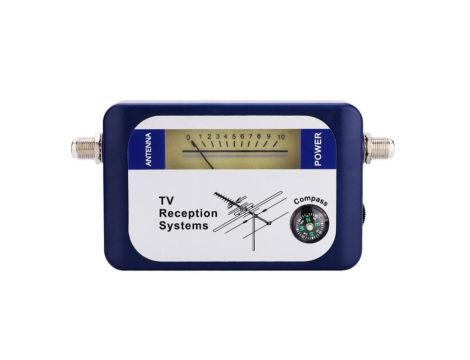

Analogowy miernik sygnału satelitarnego DVB-S2 SAT-Finder

Miernik sygnału DVB-T Finder GGW to kompaktowe urządzenie do wyszukiwania sygnału telewizji cyfrowej.

Poza wysoką czułością czujnik posiada szereg przydatnych funkcji, m.in. podświetlany panel mierniczy.

Dane techniczne

• Zakres częstotliwości: 170 ~ 862 MHz
• Zakres poziomu wejściowego: -40 ~ -10 dBm
• Zakres poziomu wejściowego: 65 ~ 95 dBuv
• Zasilanie: 9 V DC lub akumulator 6 x bateria AA (brak w zestawie)
• Wymiar: 100 × 35 × 65 mm
• Waga opakowania: 194 g

Zestaw zawiera:

• wyszukiwarka sygnału
• kabel zasilający

Sposób użycia

1. Podłącz kabel anteny do lewego żeńskiego złącza F, a kabel akumulatora do prawego żeńskiego złącza F. Usuń wszelkie zewnętrzne wzmacniacze*, które mogą być podłączone do anteny.
2. Ustaw antenę w najlepszej pozycji obserwując wskazania miernika. Wyższa skala daje lepszy sygnał. Jeśli odczyt szukacza osiągnie pełną skalę, wyreguluj pokrętło regulacji poziomu, aby zmniejszyć odczyt do około 5 (obracanie pokrętła zgodnie z ruchem wskazówek zegara zmniejszy odczyt), kontynuuj przesuwanie anteny, aż uzyskasz najwyższy możliwy odczyt miernika.
3. Wyjmij szukacz i wymień odłączony wzmacniacz.
