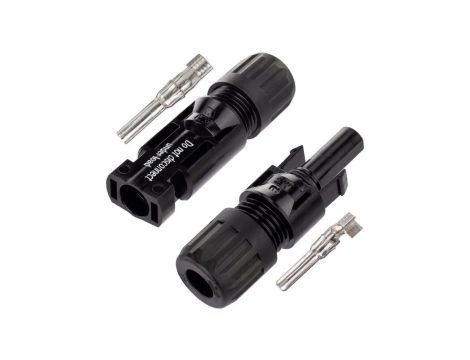

Wysokiej jakości oryginalne złącza typu MC4 przeznaczone do stosowania na kablu solarnym. Konektory solarne idealnie sprawdzają się przy zastosowaniach w instalacjach fotowoltaicznych, m. in. do połączeń pomiędzy poszczególnymi panelami fotowoltaicznymi.
Prezentowane złącza posiadają certyfikaty TUV-Rheinland, UL, CSA, CQS oraz stopień ochrony IP68 co jest gwarancją wysokiej trwałości i niezawodności w naszych warunkach atmosferycznych.
Niezwykle wysoka jakość wykonania gwarantuje dodatkowo bardzo długą żywotność produktu (do 25 lat).
Charakterystyka:
- Napięcie pracy: 1000V DC (IEC) / 1500V DC (UL)
- Prąd znamionowy: 39A (TUV) / 30A (UL)
- Rodzaj: wtyk MC4 + gniazdo MC4
- Przekrój przewodów: 4/6mm² (12/10 AWG)
- Materiał styków: miedź platerowana cyną
- Izolacja: poliwęglan PC / poliamid PA
- Połączenie z kablem: zaciskowe (przy pomocy odpowiednich narzędzi)
- Temperatura pracy (TUV): -40°C do +85°C
- Palność: odporność zgodna z UL94-V0
- Stopień ochrony (w stanie połączenia): IP65 (cały czas) / IP68 (1 metr pod wodą przez 1 godzinę)
- Technologia MULTILAM o wysokiej stabilności długoterminowej, która zapewnia niezmiennie niską utratę wydajności przez cały okres użytkowania złącza
Certyfikaty i normy
Bardzo wysoka jakość produktu została potwierdzona następującymi certyfikatami:
- Certyfikat TUV-Rheinland, zgodnie z IEC 62852: R60127190
- Certyfikat TUV-Rheinland, zgodnie z 2PfG2330: R60087448
- Komponent uznany przez UL, zgodnie z UL 6703: E343181
- Certyfikat CSA, zgodnie z UL 6703: 250725
- Certyfikat CQC zgodny z CNCA / CTS0002-2012: CQC16024138286
Produkty Stäubli Multi-Contact
Prezentowany konektor jest oryginalnym produktem szwajcarskiej firmy Stäubli Multi-Contact. Został wykonany z najlepszych możliwych komponentów, dzięki czemu cechuje się niezawodnością i wytrzymałością w każdych warunkach.
Tańsze zamienniki są produktami o widocznie niższej jakości oraz krótszej żywotności. Zastosowanie oryginalnego rozwiązania gwarantuje bezproblemowe i długie działanie całej instalacji fotowoltaicznej.
Jak rozpoznać oryginalne złącza MC4?
- Na obudowie wtyku (-) znajdują się białe napisy: z jednej strony "STOP", a z drugiej "Do not disconnect under load".
- Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.
- Na obudowie gniazda (+) widnieją wytłoczone pierwsze litery nazwy firmy, czyli MC, oraz UR informujące o posiadanym amerykańskim certyfikacie UL.
Stopień ochrony IP65 / IP68 (EN60529)
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony - IP65
- ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem - 1 metr pod wodą przez 1 godzinę) - IP68
Dane techniczne:
- Producent: Stäubli Multi-Contact
- Typ: PV-KST4/6X-UR + PV-KBT4/6X-UR
- Rodzaj: wtyk MC4 + gniazdo MC4
- Rozmiar przewodu: 4,0 - 6,0 mm² (12 AWG - 10 AWG)
- Wymiary (długość x średnica Ø): wtyk 61 x Ø18,8 mm, gniazdo 58 x Ø18,8 mm
- System złączy / styków: Ø 4 mm / MULTILAM
- Napięcie pracy (IEC 62852): 1000V DC
- Napięcie pracy (2Pfg2330): 1500 V DC
- Napięcie pracy (UL): 1500 V DC
- Prąd znamionowy TUV (85°C): 39A
- Prąd znamionowy UL: 30 A
- Znamionowe napięcie udarowe dla 1000 V DC (TUV): 12 kV
- Znamionowe napięcie udarowe dla 1500 V DC (TUV): 16 kV
- Zakres temperatur dla otoczenia (TUV): -40°C do +85°C
- Zakres temperatur dla otoczenia (UL): -40°C do +75°C
- Górna temperatura graniczna: 105°C (TUV)
- Stopień ochrony: IP65 / IP68 @1h (w stanie połączenia)
- Kategoria przepięć / stopień zanieczyszczenia: CAT III / 3
- Rezystancja styków w złączu: ≤ 0,25 mΩ
- Klasa bezpieczeństwa: 1000 V DC: II / 1500 V DC: 0
- Sposób zarabiania: zaciskanie
- Materiał wykonania styków: miedź platerowana cyną
- Izolacja: poliwęglan PC / poliamid PA
- Klasyfikacja ogniowa: UL94-V0
- Odporność na amoniak (według DLG): 1500 h, 70°C / 70%RH, 750 ppm
- Badanie korozyjne w mgle solnej, 6 stopień dotkliwości: IEC 60068-2-52
