Opis produktu

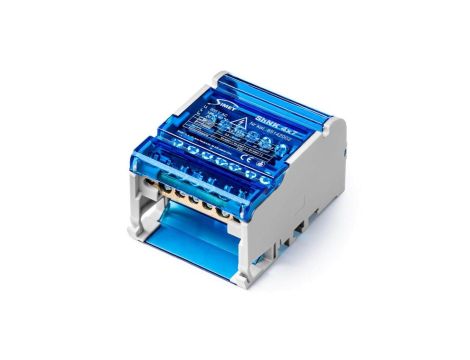

Czterobiegunowy modułowy blok rozdzielczy 4x(5x6mm2 2x25mm2 ) na szynę TS35 ShNK 4x7 85142002
Modułowy blok rozdzielczy 85142002 to czterobiegunowy element do łączenia przewodów miedzianych (Cu) w rozdzielnicach niskiego napięcia. Przeznaczony do montażu na szynie TS35, stosowany w rozdziałach i odgałęzieniach obwodów do 500 V AC.
Cechy techniczne
- Liczba biegunów: 4
- Znamionowe przekroje przewodów: 5 × (2,5–6) mm² oraz 2 × (10–25) mm² (razem 28 punktów podłączeń w module)
- Napięcie znamionowe: 500 V AC
- Prąd znamionowy: 125 A
- Przeznaczenie przewodów: przewody miedziane (Cu)
- Wymiary (S × W × G): 65,5 mm × 50 mm × 84 mm
- Temperatura pracy: od -25 °C do +40 °C
- Dopuszczalna wilgotność: ? 90 %
- Stopień ochrony: IP20; osłona izolacyjna przed dotykiem
- Montaż: na szynie DIN TS35
- Kolor: szary
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — łączenie i rozgałęzianie przewodów miedzianych w obwodach niskiego napięcia
- Panele rozdziału i listwy zasilające w instalacjach przemysłowych i budynkowych
- Aplikacje wymagające wielu punktów podłączenia na ograniczonej szerokości montażowej (montaż na TS35)
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak rozkładają się punkty podłączeń w module?
W module 85142002 występuje łącznie 28 punktów podłączeń; rozkład to 5 zacisków dla przewodów 2,5–6 mm² i 2 zaciski dla przewodów 10–25 mm² na każdy biegun, co daje 4 × (5+2) = 28 połączeń. - Czy można stosować przewody aluminiowe w tym bloku rozdzielczym?
Produkt jest zaprojektowany do łączenia przewodów miedzianych (Cu). Stosowanie przewodów aluminiowych nie jest przewidziane i może wymagać specjalnych złączek oraz procedur przeciwutleniających — zaleca się używanie przewodów miedzianych.
